混凝土砌块挡墙由一个一个混凝土砌块组合而成，通过合理的排列和拼接，形成稳固的挡土结构。有重力式砌块挡墙、加筋式砌块挡墙、空心砌块挡墙等类型。具有施工简便、可规模化生产、规格多样灵活、美观环保等特点，广泛用于风景园林、护坡、护堤和立交、高速公路等工程。

砌块的尺寸和形状多种多样，拼接方式和墙身样式也较为灵活，为直观显示挡墙效果，统计不同类型砌块的数量、体积、重量等信息，使用3D挡墙功能就显得非常有必要。

GEO5 2024版年中更新，增加了三维挡墙设计功能，为工程师做类似挡墙设计提供了更为便捷的工具。

砌块挡墙效果图

GEO5砌块挡墙（弧形）

GEO5砌块挡墙（带退台）

砌块挡墙（折线+圆弧）

1.砌块类型

GEO5内置了Redi-Rock和EasyBlock的砌块类型，也可以自定义砌块类型。

2.挡墙形状和面板

有两种定义挡墙形状的方式，一种是输入里程和对应的标高，实现纵剖面设计，再到面板下调整交点曲率半径，实现平面设计；另一种是导入底图，描绘平面线，指定标高。当然，如果已有中心线坐标，也可以导入进来。

定义里程和标高

调整交点曲率

根据底图绘制线型

3.墙身尺寸

顶部、底部和中间的砌块可以批量指定。如果需要修改也可以点击对应的编号进行批量修改。

砌块类型选择

编辑对应编号的砌块

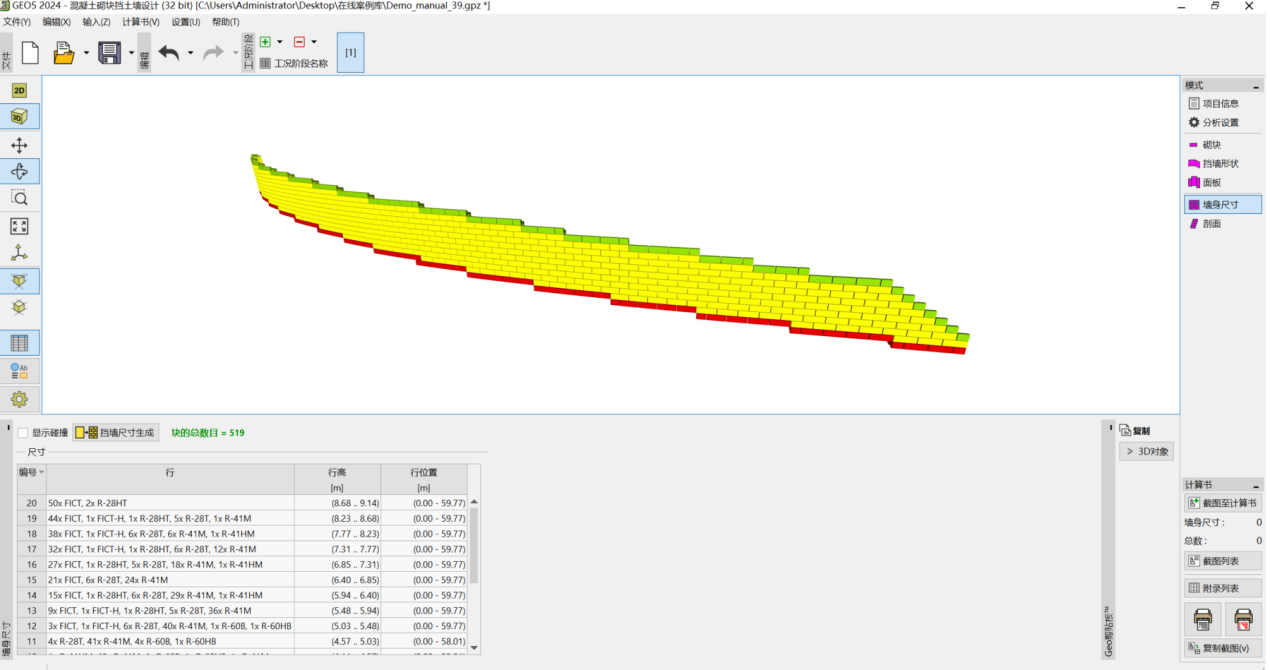

三维显示效果

4.剖面

可以在任意里程位置切剖面，点击二维分析，即可调整到二维分析界面进行倾覆滑移、承载力验算、整体稳定性分析操作。如果需要调整退台或者砌块类型和尺寸，也可以一键切换到3D挡墙界面。

对任意里程的剖面进行二维分析

一键切换3D挡墙

倾覆滑移验算

整体稳定性验算

5.计算书

统计砌块数量、重量、体积，不同类型的挡墙可以分类统计。

6.模型应用

创建的3D挡墙可以以IFC格式导出，并被其他三维软件读取，能保留每个砌块的颜色信息，并且每个砌块能单独显示，并保留砌块细节。

GEO5导出IFC格式模型

Microstation读取模型

GCAD读取模型

模型细节
