GCAD V2.3为继GCAD V2.2后的一次版本升级，本次升级主要新增了岩土施工图和勘察策划两个功能模块。以下为更新内容介绍：

1 岩土施工图模块

该模块采用参数化绘图方式，支持工程师进行岩土施工图出图和算量。岩土施工图模块包含“图形生成”和“绘图工具”两大部分。其中图形生成目前支持矩形抗滑桩的绘制，更多支护结构样式我们将会在后续子版本中陆续发布，包括圆形抗滑桩、挡土墙等其他常见岩土结构的出图。该模块主要有三个特点：

（1）参数化绘图

以矩形抗滑桩为例，用户可自定义输入矩形截面尺寸，靠山侧和临空侧纵筋排布方式、数量，构造钢筋尺寸，箍筋尺寸、间距等参数，软件自行绘制出配筋详图、断面图、立面图和工程量统计表。

（2）自动算量

内置不同型号钢筋的单位质量，自动出工程量统计表。同时支持人为调整钢筋直径、单根长度、根数等变量，更改后框选即可实现工程量的重新计算。

（3）实用绘图工具

为方便用户对图形进行编辑和修改，内置了若干绘图工具，如自由布筋、箍角布筋、阵列布筋、钢筋填充、点筋拉结、字变图名、插入图框等工具。

矩形抗滑桩绘图参数设置

矩形抗滑桩出图效果

矩形抗滑桩出图操作演示

重新算量操作演示

点筋拉结操作演示

2 勘察策划模块

（1）导入勘探点表

用户在本场地曾经做过的勘探点，可通过Excel表格导入，为本次策划提供参考。

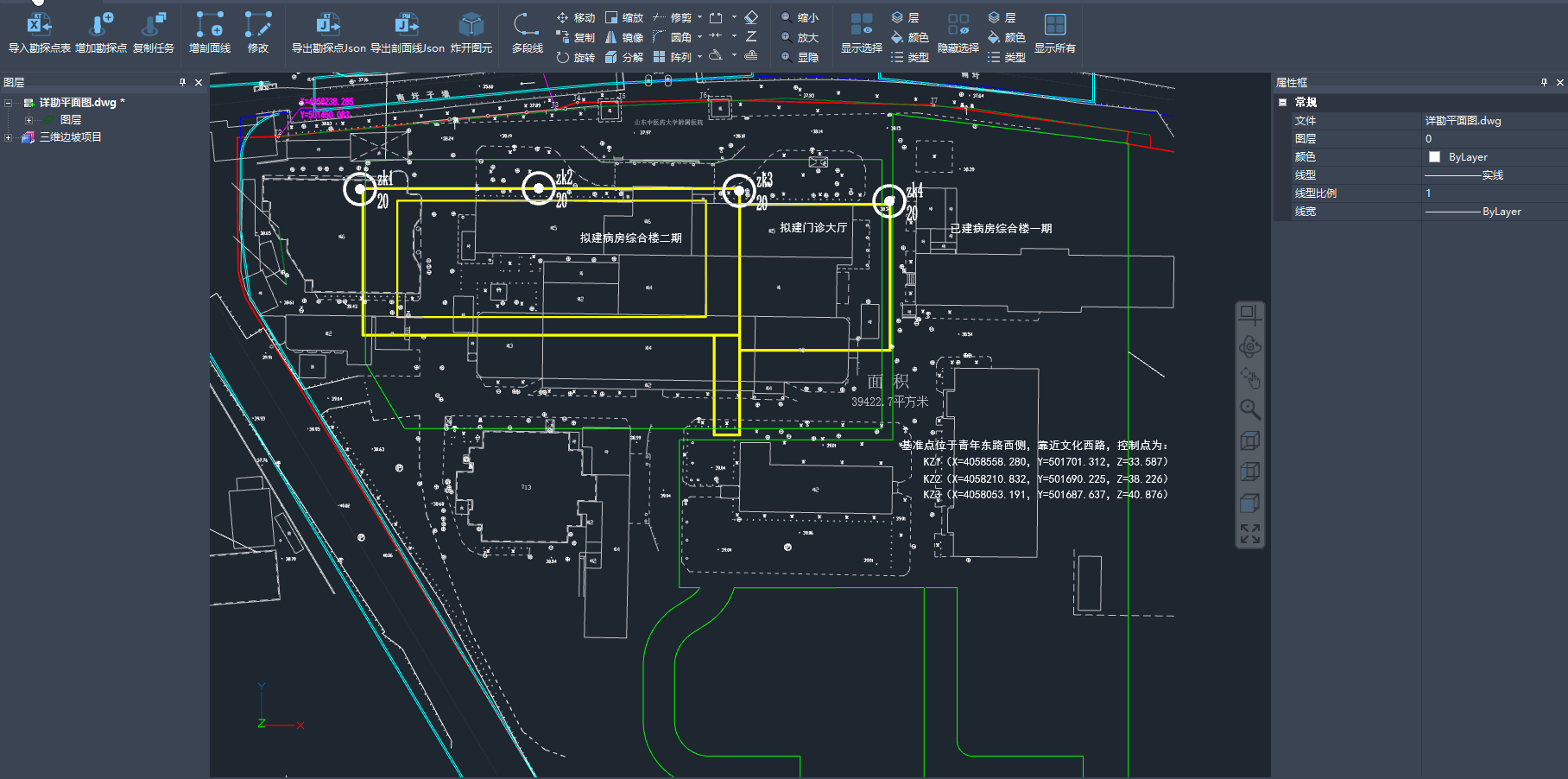

（2）勘探点布置

点击新增勘探点按钮，用户可在底图上连续布置多个勘探点。在布置时，利用用户指定的勘探点名称前缀，勘探点序号自动递增。

当用户删除某一编号的勘探点时，则后续的勘探点编号可自动减1；当用户插入某一编号的勘探点时，则原勘探点及其后续勘探点的编号自动加1。

用户除指定勘探点的名称、类型、位置、深度外，还可指定该勘探点中拟进行的工作任务，为外业编录提供指导。且一个勘探点中的任务可复制至另一勘探点中。

（3）剖面布置

点击新增剖面按钮，用户可在设置剖面编号后，选择剖面包含的勘探孔。

当用户删除某一编号的剖面时，则后续的剖面编号可自动减1；当用户插入某一编号的剖面时，则原剖面及其后续剖面的编号自动加1。

用户可修改既有剖面，在修改时，选择剖面后，为其重新指定包含的钻孔。

（4）导出KJF文件

布置好的勘探点、剖面，可导出为库仑KJF文件，然后可对接至库仑GBIM平台，用于后续勘察任务的使用。

（5）文件存盘

用户可将布孔成果保存为cad图纸，供进一步使用。

若您想使用库仑GCAD最新版，请扫描下方二维码申请（GCAD二维CAD和勘察策划模块为免费模块）。
