GEO5 2018发布的全新模块 – 三维地质建模，是GEO5迈向岩土BIM发展的第一步。岩土工程勘察数据可在该模块中存储和访问，并基于这些数据创建地质模型，同时勘察数据可以和和相应的GEO5岩土设计模块进行数据对接，实现勘察、建模、设计的一体化工作流程。

        用户可以在三维地质建模模块中输入或导入钻孔数据和多种原位测试数据，包括动力触探实验、静力触探试验、标准贯入试验、扁铲侧胀试验和旁压试验等，软件基于上述数据进行土层剖面的划分；钻孔数据和原位测试数据可以相互关联，共同用于创建整个项目场地的三维地质模型。三维地质建模模块提供了用于创建各种地质模型的工具，例如水平地层、倾斜地层、透镜体、断层等，可解决复杂地质条件的建模问题。

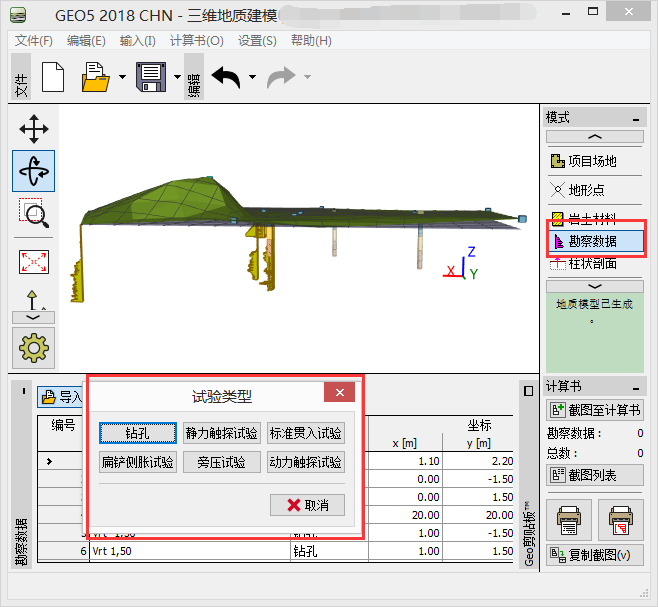

图1 勘察数据的导入

图2 土层剖面的划分

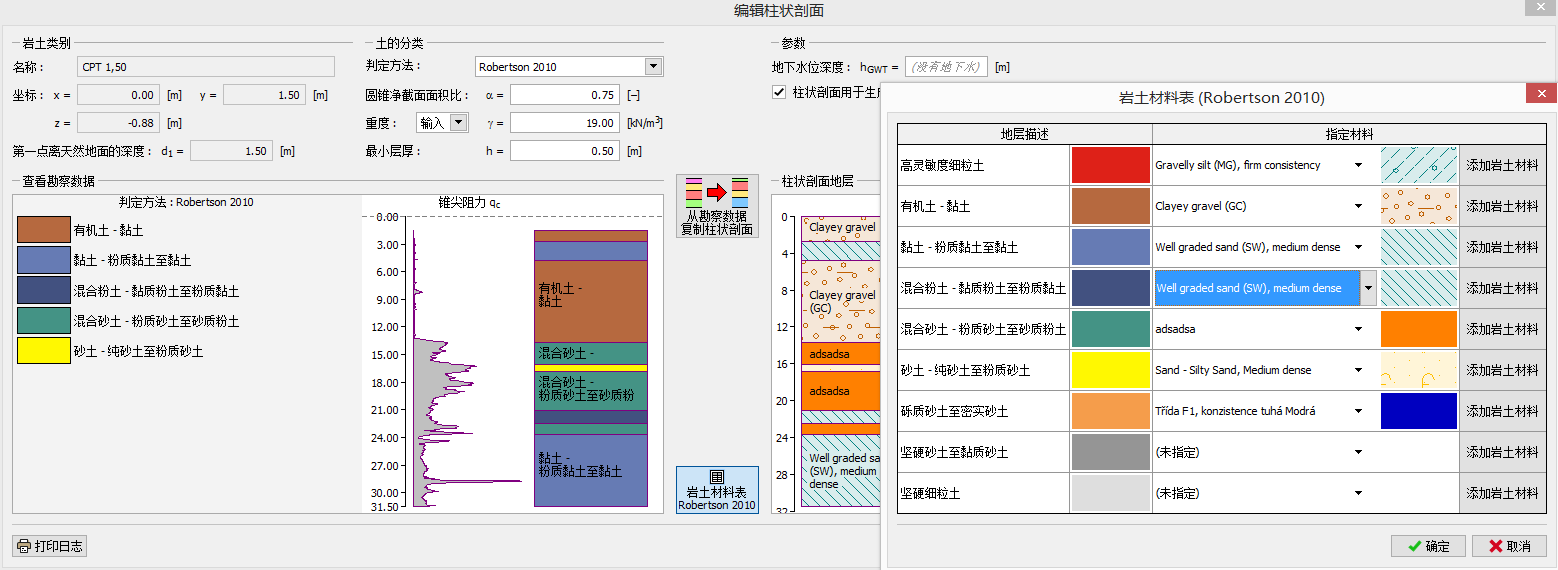

图3 柱状剖面的编辑

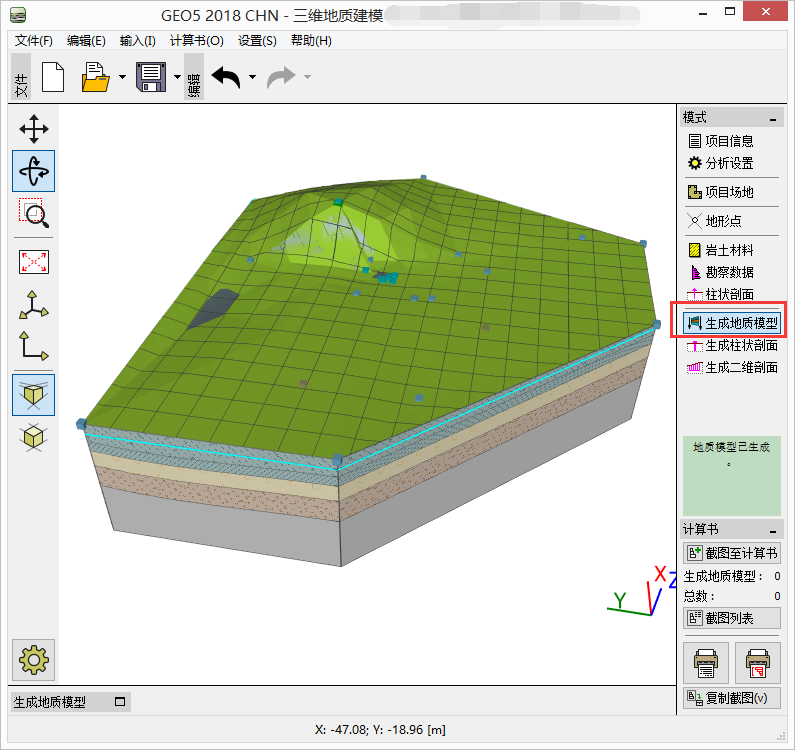

图4 三维地质模型的生成

         用户可以在创建好的三维地质模型中定义任意的一维和二维剖面，并利用“geo剪贴板”的复制功能将剖面信息和岩土材料信息导入到GEO5的岩土设计模块中进行岩土计算，如导入土质边坡稳定分析模块等（图7所示）；2018年6月份发布的春季更新版，将实现在三维地质建模模块中直接调用GEO5其他模块，更高效的实现岩土勘察和设计的衔接。

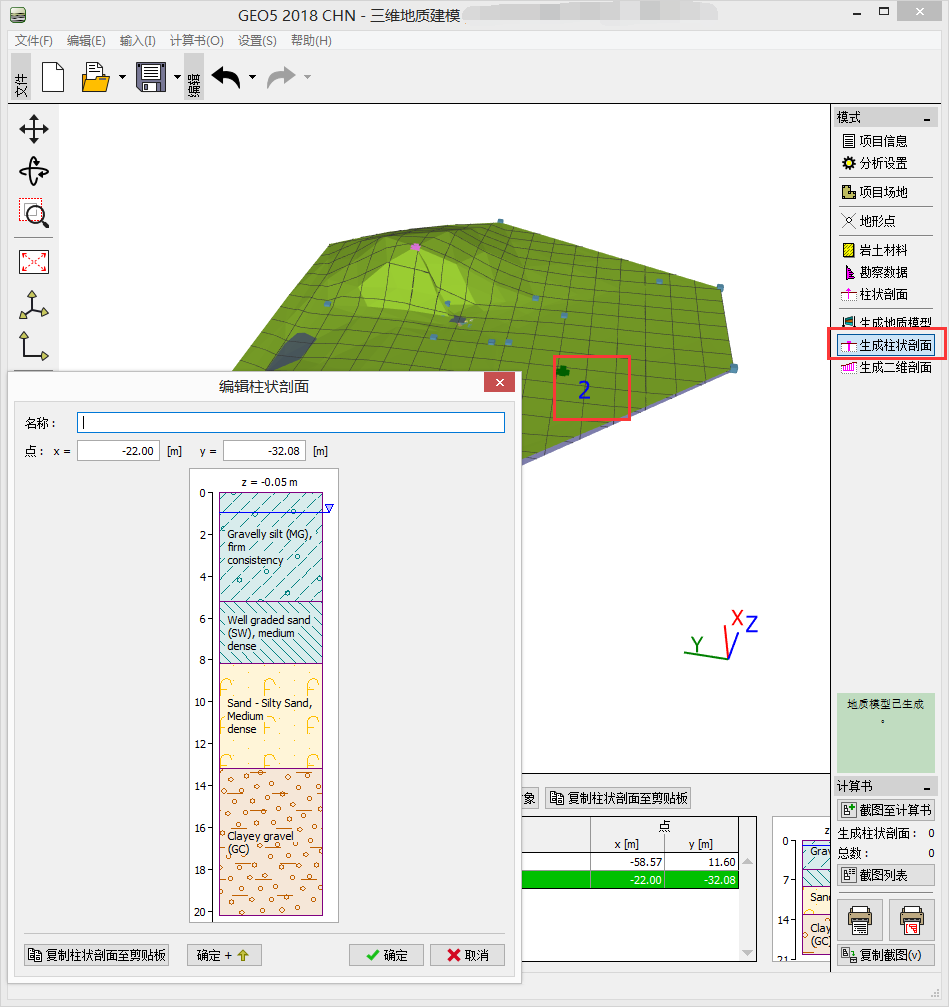

图5 柱状剖面的生成

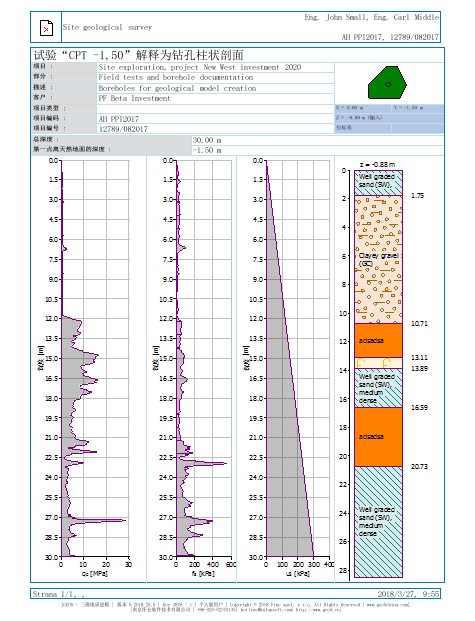

图6 二维剖面的生成并导出CAD文件

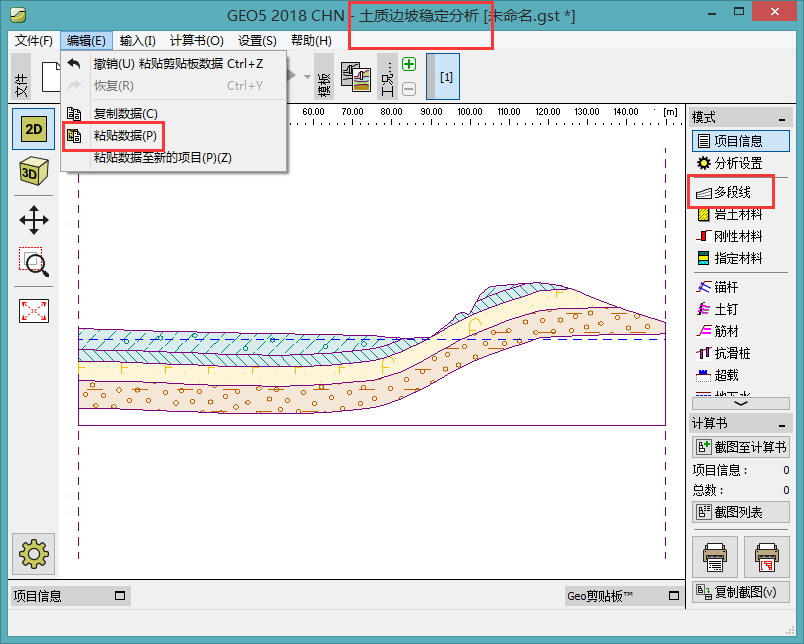

图7 二维剖面和岩土材料导入土坡模块

        基于上述工作流程，创建的三维地质模型不仅是一个三维模型，更是一个包含多种地质信息的数据库：钻孔数据、原位测试数据、岩土材料强度参数、地质模型、计算剖面等，更好的体现岩土BIM“模型信息化”的理念。

        2018年1月份发布的三维地质建模模块可以生成基本的钻孔柱状图、原位测试图和定义任意剖面，2018年6月将发布三维地质建模软件的扩展模块 – 勘察报告模块， 用于生成更完善和更专业的勘察报告。届时，GEO5软件真正实现从勘察、到三维地质建模、到岩土设计的一体化，满足用户设计BIM化的需求。
