今天是2024年上班的第一天，也是GBIM 1.2.3发布的时间。GBIM 1.2.3是库仑重点投入研发的岩土和环境数字化管理平台，目前已发布的产品功能以岩土工程勘察、项目三维展示为主，但该数据管理平台已在岩土工程勘察、设计、施工和监测全业务链落地应用，其中包括和岩土设计计算软件的对接、基坑监测管理平台、地灾监测管理平台、沉降监测管理平台、基坑施工管理平台、隧道施工管理平台等。同时，在环境领域，GBIM已成功应用于多个地下水和土壤环境监测管理平台。在城市地质领域，GBIM已成功应用于多个城市地质管理和展示平台。

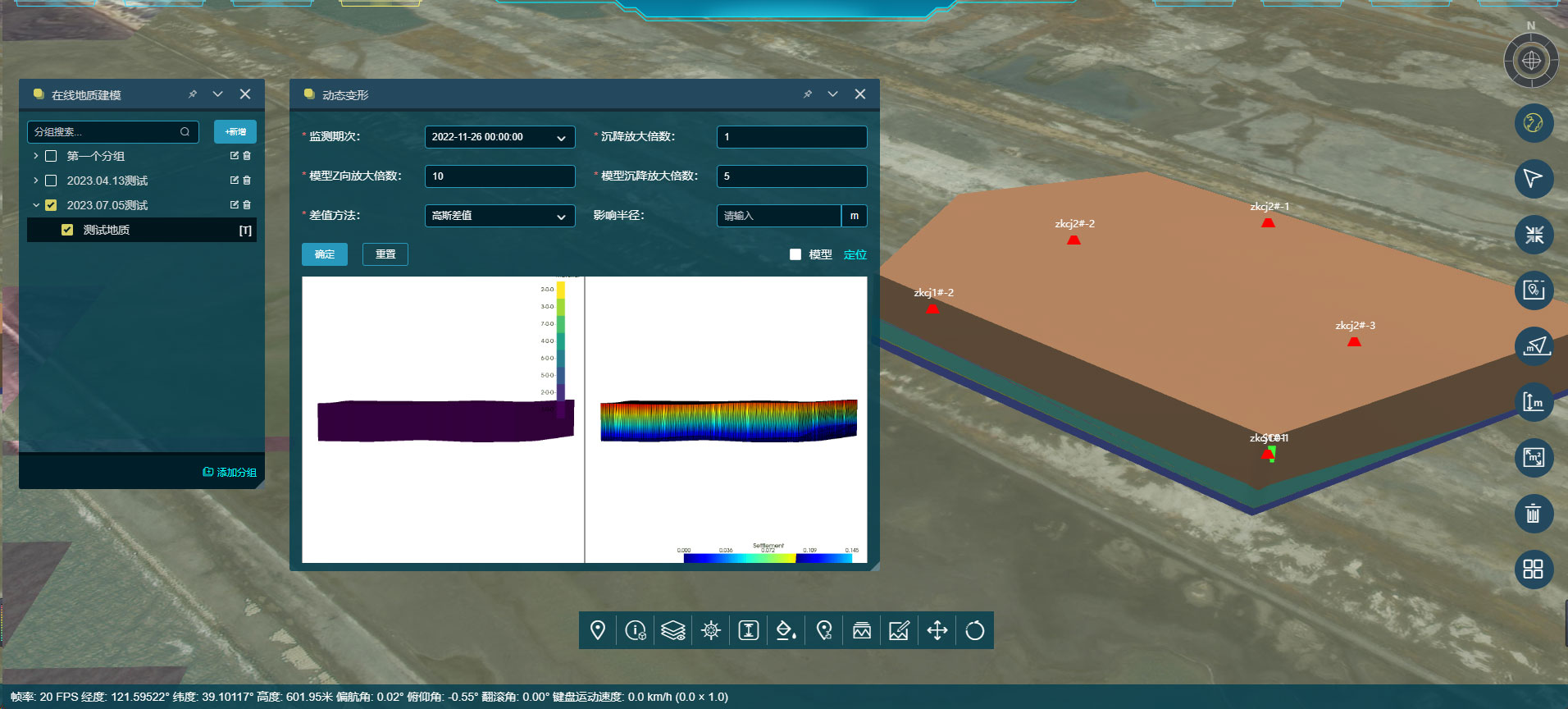

基坑监测管理平台

地灾监测管理平台

基坑施工管理平台

隧道施工管理平台

施工沉降监测管理平台

地下水监测管理平台

地下水监测管理平台

城市地质管理平台

GBIM 1.2.0在2023年8月1日发布，4个月的时间里，我们从1.2.0更新到了1.2.3，2024年上半年我们还将会有一次大的版本升级，届时将发布GBIM 1.3版。总结过去，展望未来，借GBIM  1.2.3版发布的机会，我们对GBIM 1.2版更新的重要功能做了一个汇总，以帮助库仑软件的用户了解GBIM的开发进展。

1.2.0

1.2.0版最大的更新在于将GBIM原有的「项目地图」功能全面重构为「项目展示」功能。新的「项目展示」功能允许用户对多个项目同时进行展示，且能更好的支持对展示场景查看人员的权限控制和分享。

项目展示入口

选择需要展示的多个项目和项目展示查看人员管理

新的「项目展示」功能还支持场景管理和基于图层的三维资源管理，便于用户更好的展示和管理模型资源。支持钻孔、地质剖面图、钻孔平面布置图的三维展示加载。同时，还支持多种不同的GIS测量工具。

图层管理、窗口管理和测量工具

平面图加载

1.2.1

1.2.1版中主要对GBIM的低代码功能进行了优化，支持表单配置时设置自动排序功能，对企业管理员开放部分表单配置功能。同时，进一步优化了对异常数据的错误判断，提升了用户体验。例如，添加剖面线时自动对无坐标钻孔进行过滤和标记，增加子表间快速切换功能等。

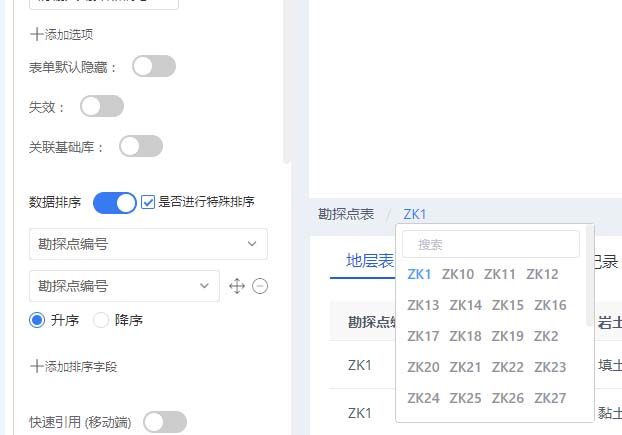

表单自动排序功能和子表间快速切换

1.2.2

1.2.2版中最重要的更新是全面重构了对EVS地质模型轻量化和后处理的支持，大幅提升了相关功能的效率和稳定性，优化了交互体验。在「项目展示」功能中支持对模型进行剖切、开挖、多参数筛选、取虚拟钻孔、移动、旋转等功能。

地质模型展示

模型剖切

模型参数筛选

模型开挖和虚拟钻孔提取

在线地质剖面出图功能也进行了优化，出图操作逻辑、出图参数设置流程和出图模板配置更加合理。

未生成剖面时可以直接进入剖面在线编辑

已生成的剖面可以再次切换模板

1.2.3

1.2.3版中增加了CAD图纸管理、图件管理、项目展示-隧道开挖、kml数据导入和导出、地图标绘、obj模型轻量化、优化了对于GEO5数据对接的支持等大量功能。

CAD图纸管理应用允许用户对不同类型的CAD图纸（地形图、平面图、其他CAD图）进行管理、数据提取和轻量化展示。这些CAD图纸在其他应用中，例如钻孔平面布置图、地质剖面图、项目地图地形线提取等，都可以作为基础数据源引用。在项目地图中，用户可以基于加载的瓦片地形或CAD地形按剖面进行地形线提取。

CAD图纸上传和轻量化

CAD地形图在线查看

（支持二维瓦片、三维等高线和三维地形面）

图件管理应用支持对shp格式的GIS文件进行管理、编辑和发布。

图件管理和显示

项目展示中我们增加了对地质模型的隧道开挖功能，支持圆形截面和矩形截面的隧道开挖。底层技术上我们实现了非常稳定的网格布尔运算功能。

隧道漫游和开挖

kml是谷歌地球定义的一种开源二维GIS格式，GBIM 1.2.3提供了对这种格式的管理和显示。同时，也支持项目地图中的二维标绘对象导出为kml格式。

kml文件管理和在线显示

地图标绘功能支持用户对三维场景进行标绘，以辅助基于三维场景的展示汇报。

全面优化了和GEO5数据对接的支持，支持导出更多的钻孔信息、剖面信息到GEO5三维地质建模中使用，同时也可以单独导出数据至GEO5岩土计算模块，例如深基坑分析模块、边坡稳定分析模块。

数据对接 - GEO5数据对接

同时大量优化了其他一些功能，包括：

• 「项目信息」基础参数设置时，相对坐标系的参考点增加从地图交互获取经纬度。

• 新增剖面弹窗中增加了加载平面地图、全屏显示和调节底图透明度的功能。

• 项目地图可以设置模型是否双面显示。

• 剖面可视化整理支持竖向放大和隐藏地层名称。

• 单孔可视化整理增加放大缩小以及复原功能。

2024年GBIM将会迎来更多的重大更新，同时我们还会依托GBIM平台发布一个全新的产品，敬请期待！

最后，祝所有工程师2024年事业顺利，步步高升！
