【新版发布】GEO5 2023版发布,点云模块重磅推出

发布时间:2022-12-19

GEO5 2023版正式发布,新增点云模块,增强了三维地质模型地表建模能力;优化了工况设置,支持用户自定义工况名称;土质边坡稳定分析模块新增Hoek-Brown材料参数输入,优化滑面自动搜索功能;优化了三维地质建模、深基坑、挡土墙等多个解决方案的相关功能。

1、新增点云模块

GEO5点云模块能够处理数亿级点云数据,并能将数据传递给三维地质建模模块;支持导入LAS、LAZ、 E57等格式的文件;支持剔除地表树木、建筑;可实现快速抽稀点云、裁剪点云,并根据点云生成地形。

点云彩色模型导入

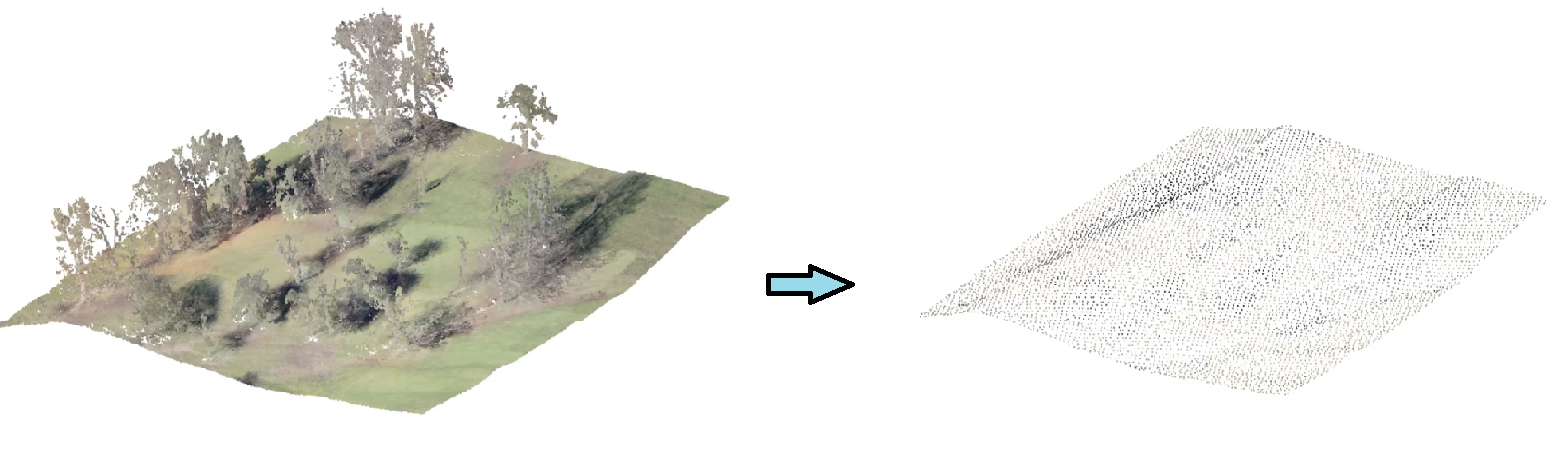

点云剔除地表树木或房屋

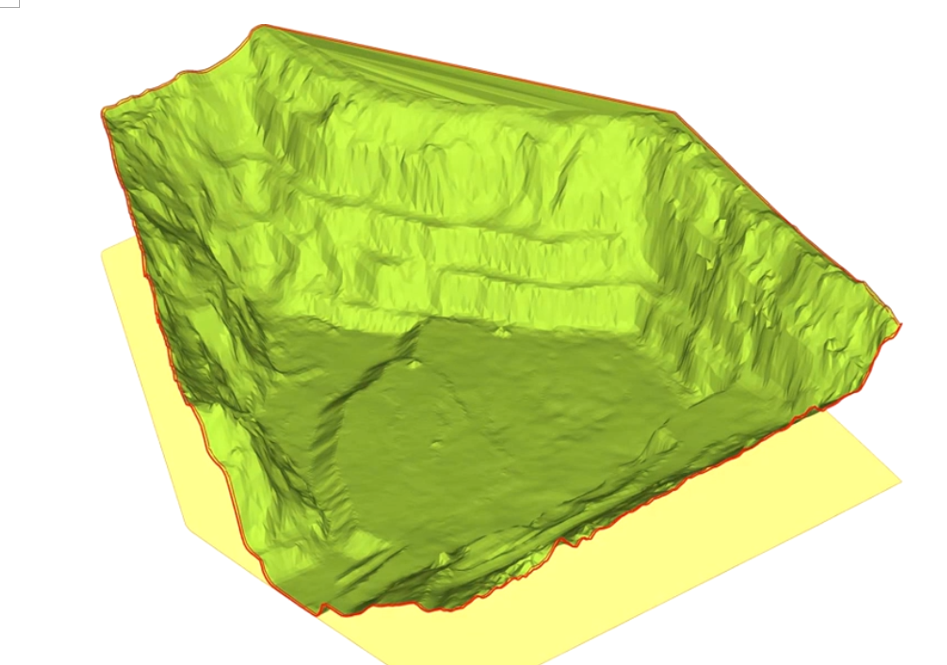

基于点云生成三维地形

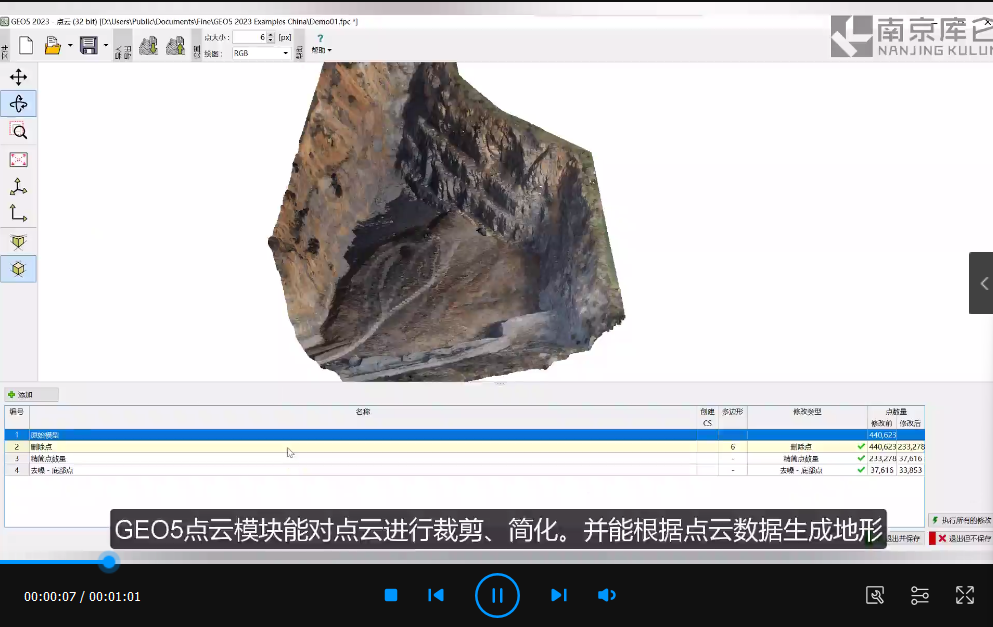

点云功能展示视频如下:

2、工况设置

支持自定义工况阶段名称,如命名为:正常工况、地震工况、暴雨工况等,方便用户更好的备注和区分每个工况的情况;一维设计模块支持在任意阶段增加或删除工况,使得用户调整设计方案更灵活。

自定义工况阶段名称

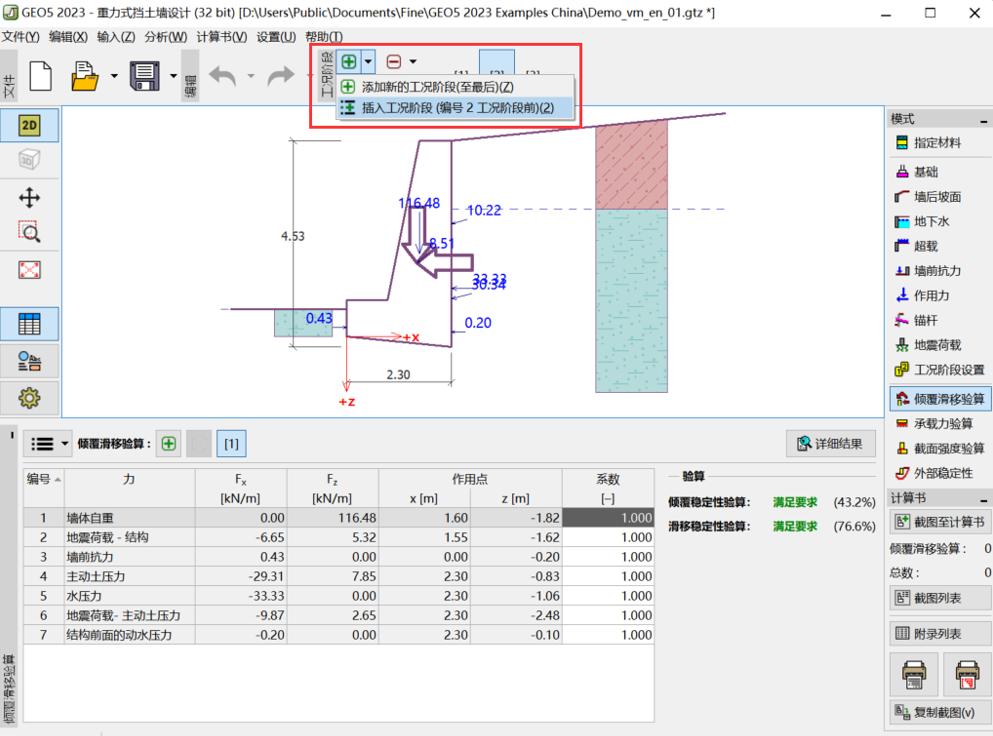

任意位置插入新的工况

3、边坡设计

土质边坡稳定性分析模块新增Hoek-Brown材料模型;新增自动搜索限制滑体最小重量功能,用户可以设定滑体最小重量,有助于避免在自动搜索时陷入局部极值。如台阶边坡分析整体稳定性时,通过该功能,可以避免搜索到某一级台阶边坡的稳定性系数。

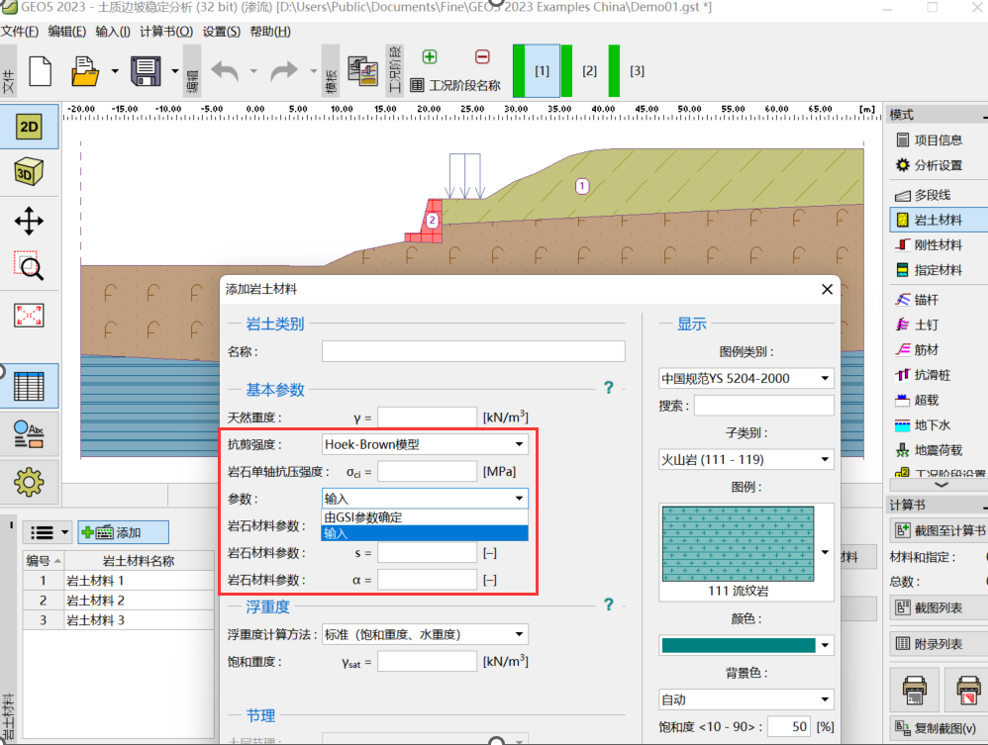

Hoek-Brown材料参数输入

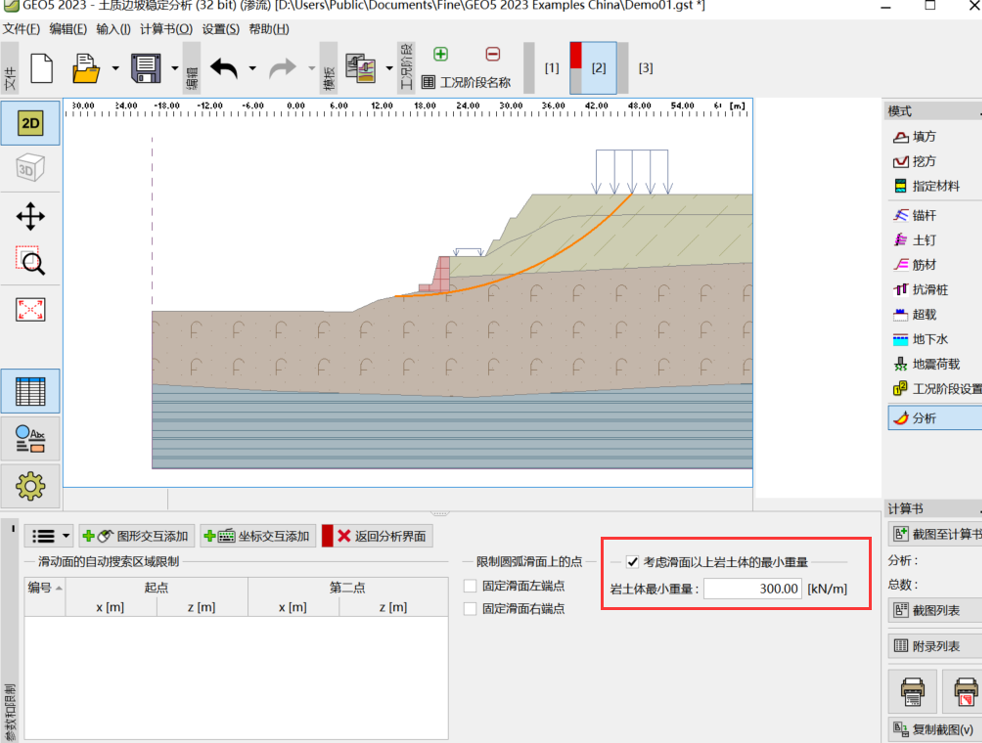

自动搜索可限制滑体最小重量

4、挡土墙设计

混凝土砌块挡墙模块新增自定义砌块尺寸和参数功能;加筋土挡墙模块新增连接强度验算功能。

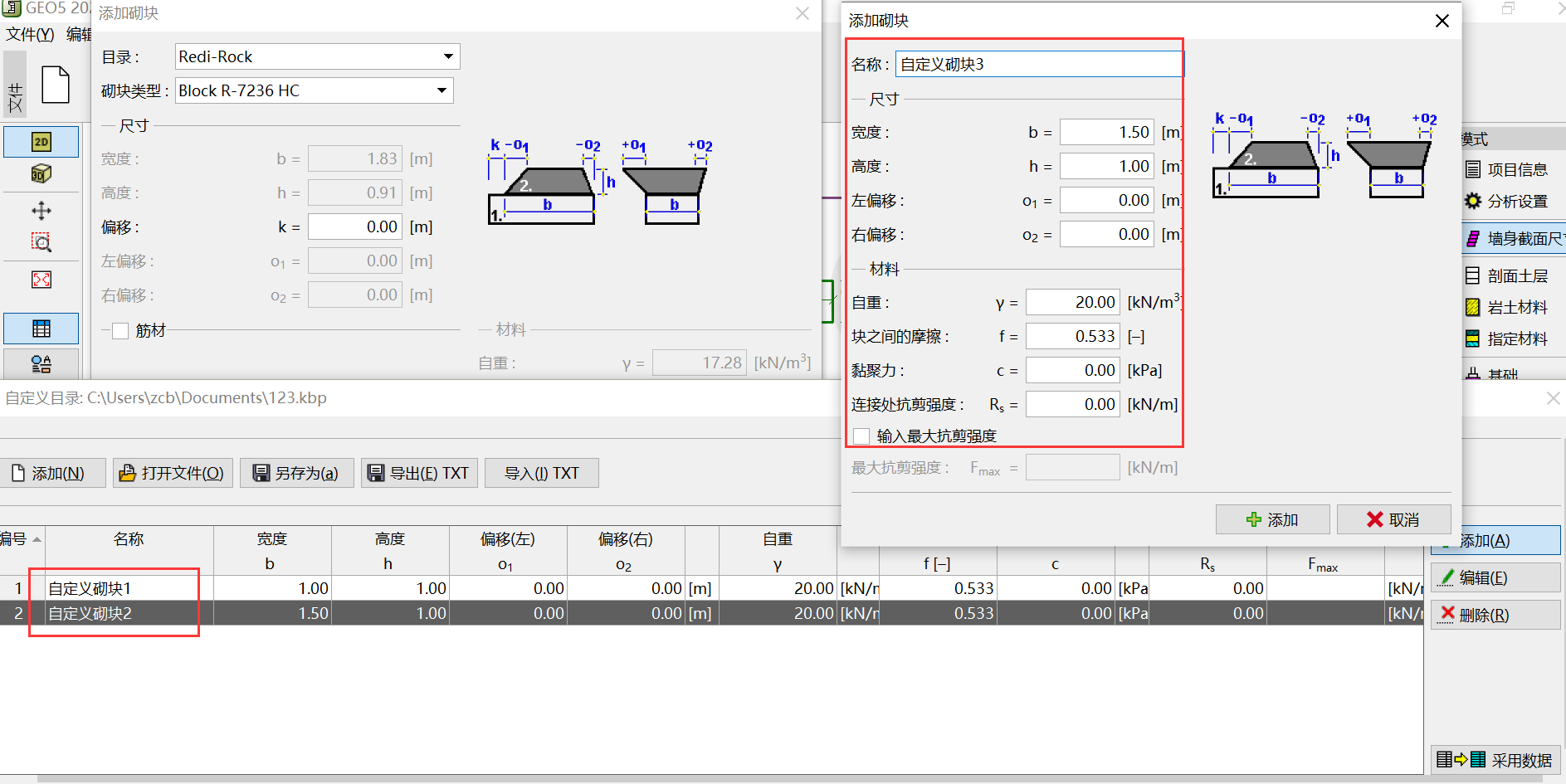

自定义混凝土砌块参数

采用公式计算连接强度

GEO5岩土勘察设计和分析软件软件套装分为9大解决方案,包括:边坡稳定性分析、挡土墙设计、基坑设计、浅基础/深基础设计、固结沉降分析、隧道设计、有限元分析、三维地质建模等,实现了勘察数据管理和出图、三维地质建模、岩土计算分析之间的数据对接,推动岩土BIM工作流程落地。

GEO5 2023版开放免费试用,点击“这里”抢鲜体验。我们将于2022年12月28日(周三)组织《GEO5 2023版新功能线上宣介交流会》,请新老用户关注后续通知。
