库仑GCAD「三维边坡」模块在GCAD v2.1版本中正式发布，可基于三维地质模型或三维地形进行三维边坡坡形设计、支护结构设计、填挖方量计算，生成二维施工平面图和剖面图。该模块还可以和GEO5边坡设计模块进行数据对接，助力工程师零基础快速入门，成为三维边坡设计能手，提高边坡设计效率。

GCAD二三维建模和BIM软件是国产自研的二三维一体化CAD建模和BIM软件，主要面向岩土、地质、环境和测绘行业。当前版本（v2.1）功能包括：二维CAD(免费)、三维CAD、污染场地修复和三维边坡等。

「三维边坡」模块核心功能如下：

1. 支持三维地质模型：可导入EVS/GEO5创建的三维地质模型，或其他dwg、obj、fbx格式的三维地质模型；
2. 联动二维设计：设置三维起坡线并切割计算剖面，导出至GEO5边坡设计模块进行计算；
3. 三维坡形设计：导入GEO5边坡设计模块中的设计结果，并进行三维设计，根据多个设计剖面生成三维边坡设计面，根据放坡原则自动或半自动优化三维设计面；
4. 三维支护结构设计：根据设计剖面自动生成或手动布置三维支护结构和排水措施：锚杆、锚杆格构、桩、挡墙、排水沟、截水沟、消力池等；
5. 工程量计算：根据三维边坡设计面、三维地形或三维地质模型自动计算填挖方量；
6. 出施工图：根据三维模型自动生成施工平面图和剖面图。

本周三（4月20日）16:00-16:40，将线上组织《GCAD v2.1新功能发布会》，诚邀观看！点击这里查看腾讯课堂地址。

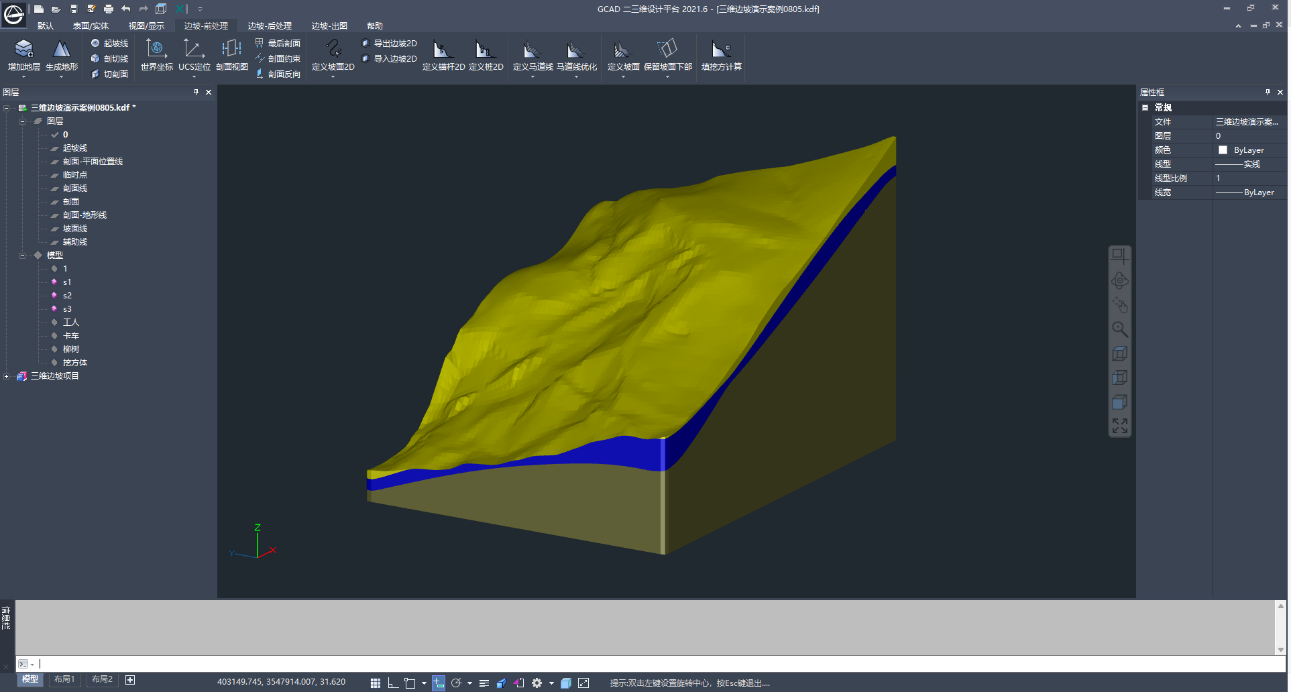

导入三维地质模型

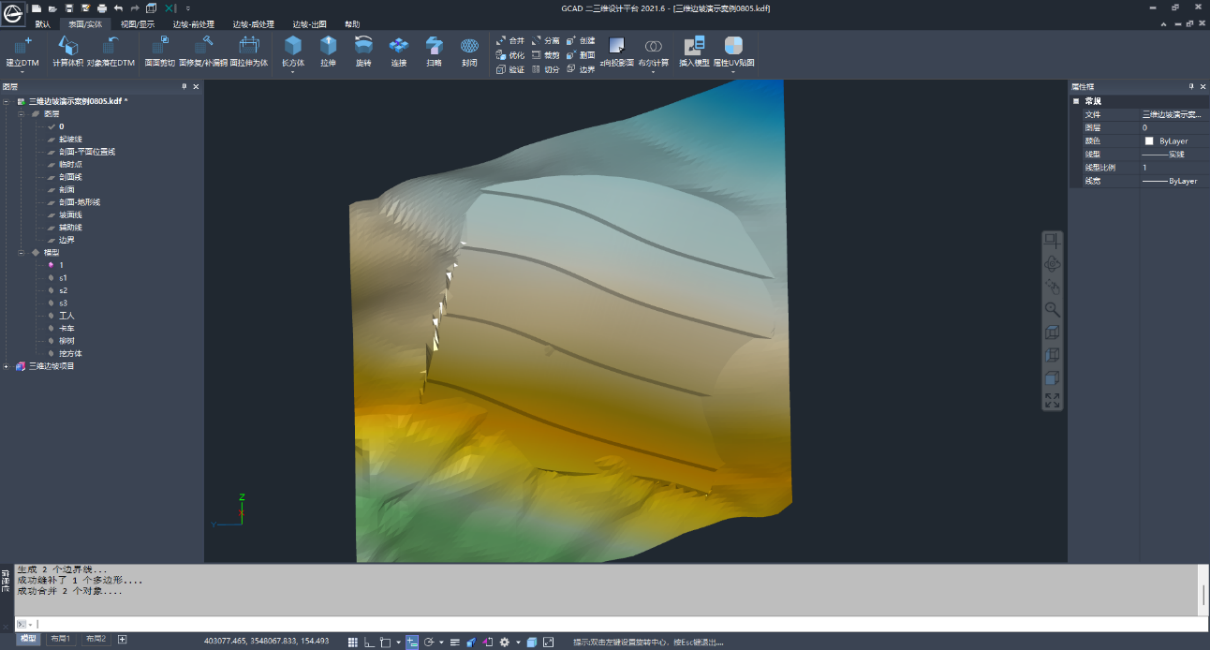

设计三维开挖面

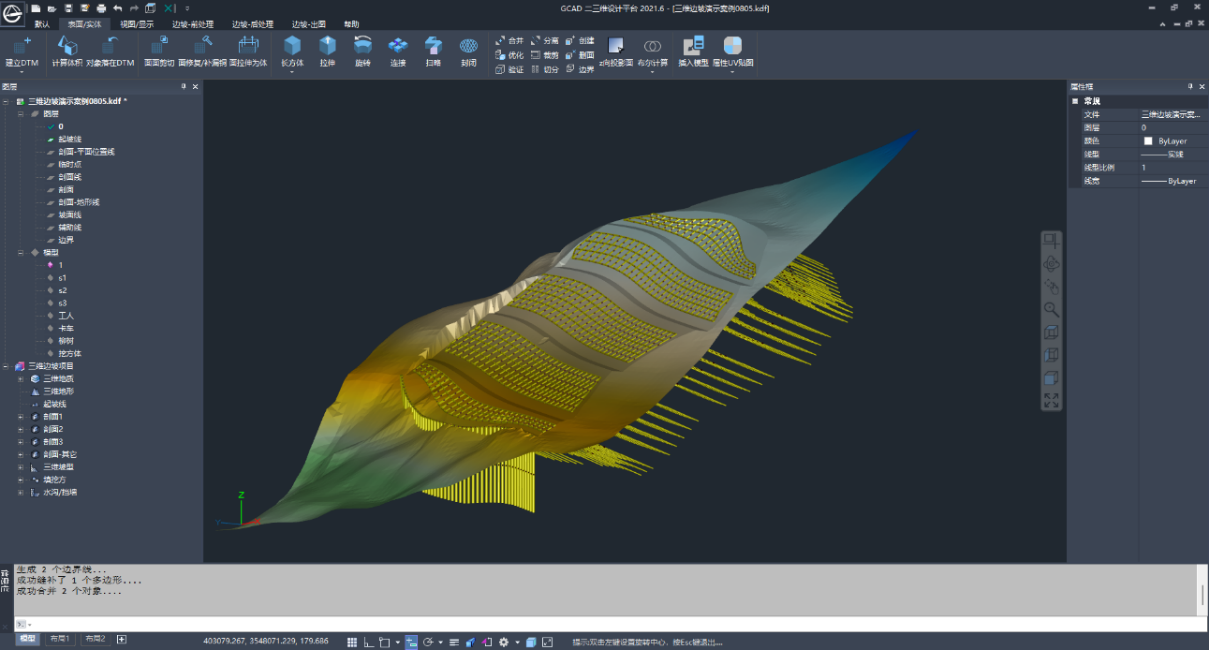

设计三维支护结构

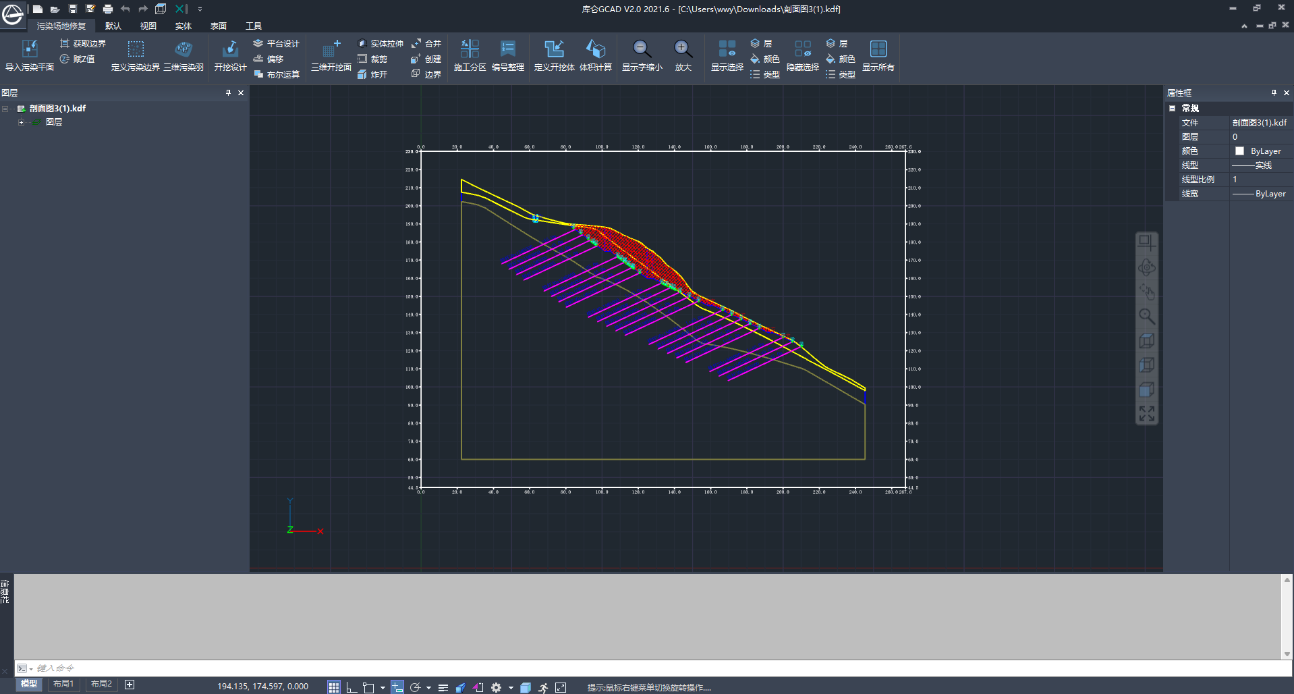

剖面施工图

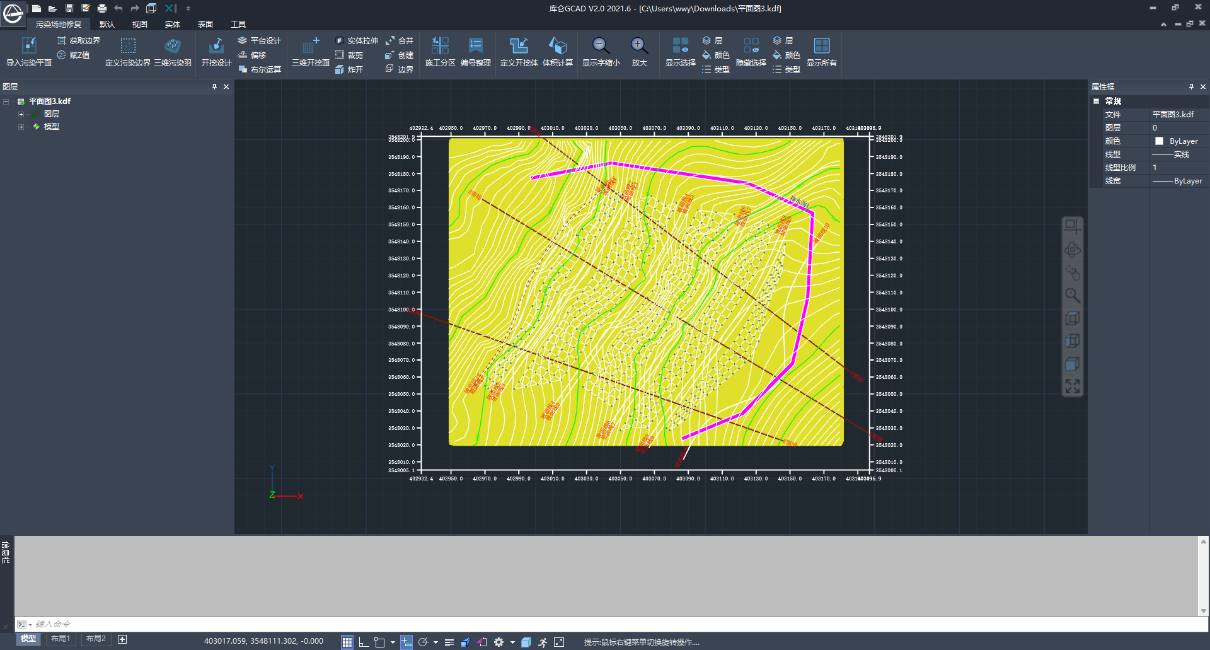

平面施工图

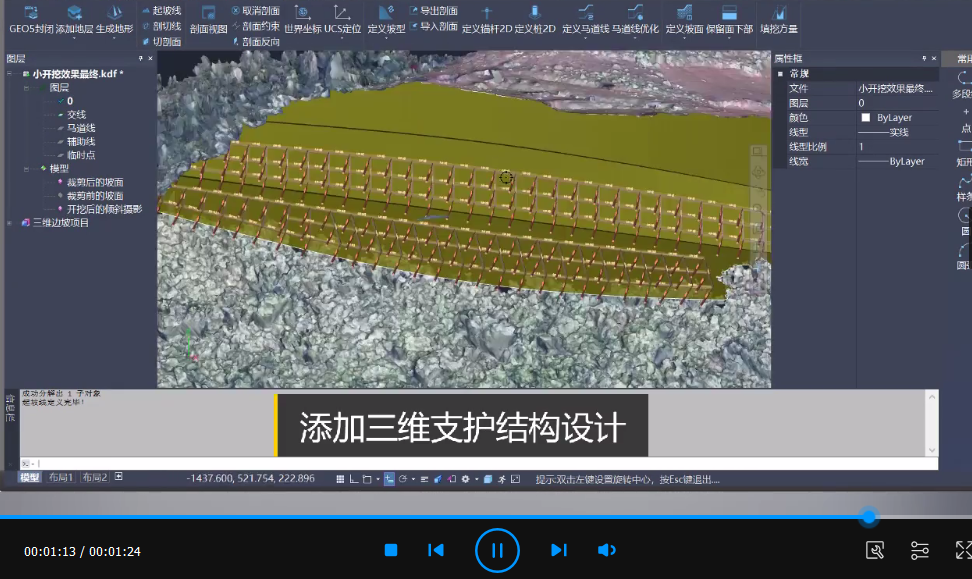

以下视频演示了GCAD基于倾斜摄影模型的三维边坡设计效果：

南京库仑致力于为工程师提供靠谱好用的工具软件和解决方案，“用工程数据创造行业价值”。点击这里，领取GCAD三维边坡设计免费试用。

附：GCAD其他功能模块展示

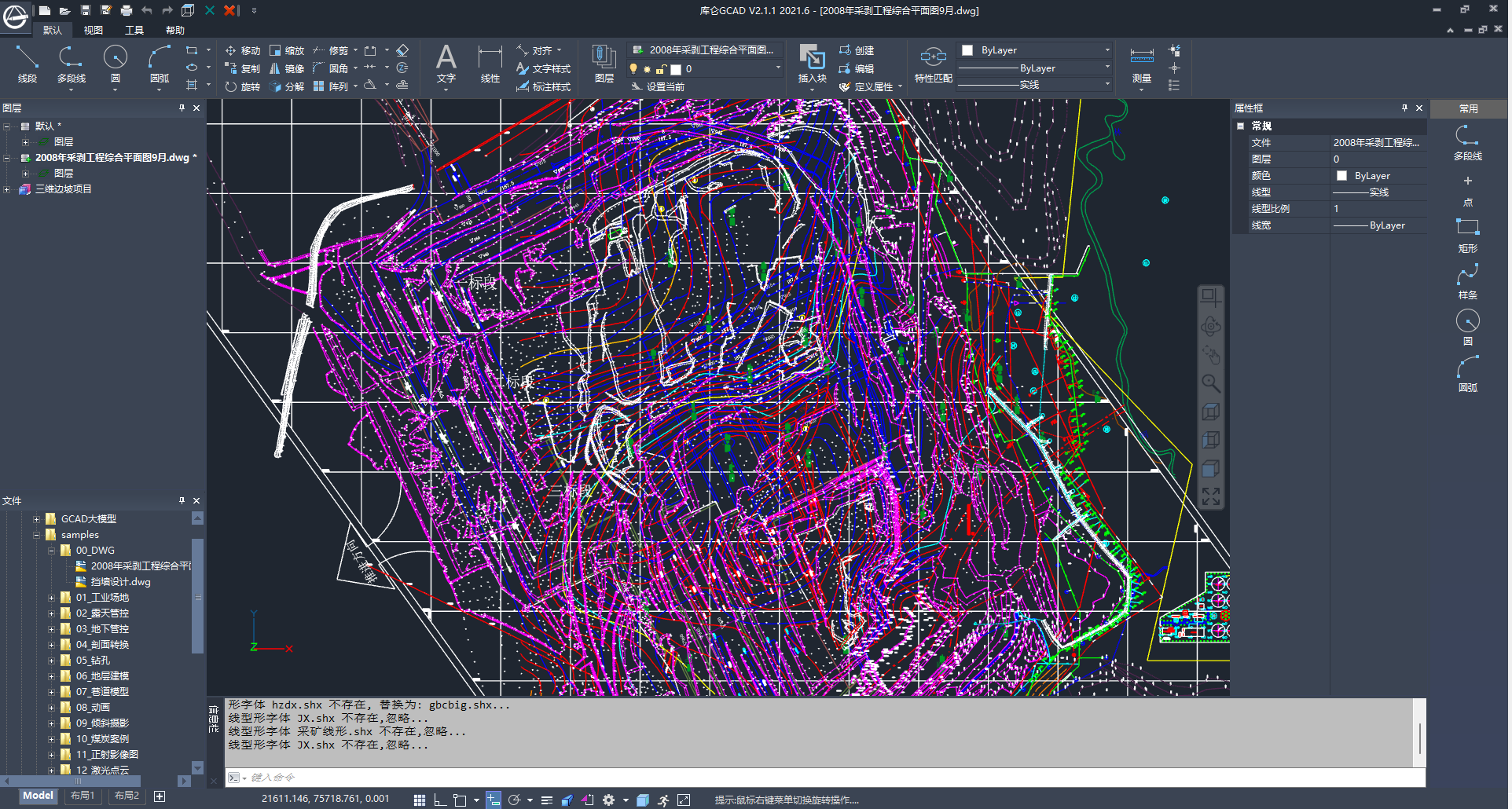

二维CAD: 二维绘图模块，免费开放使用。包括常用的CAD功能，如线段、多段线、圆、圆弧、矩形等二维对象的创建和编辑，支持空间文字、公告板、空间线、箭头等。GCAD创新性的二三维一体化交互方式使得二维CAD同样也支持三维交互编辑。

二维CAD功能展示

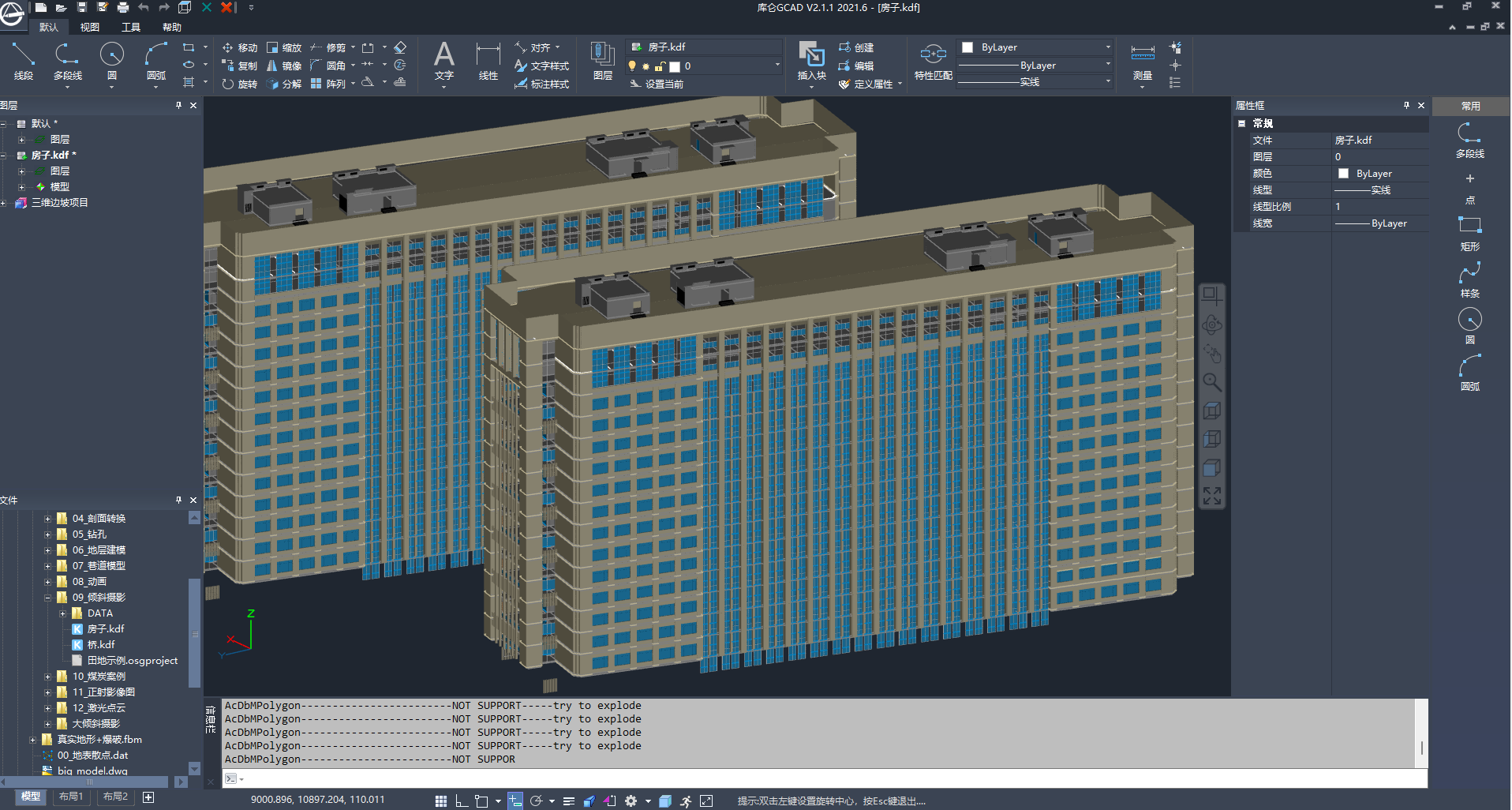

三维CAD: 三维绘图模块，包括常用的CAD功能，渲染效率高；支持对三角网表面模型、三角网实体模型、造型实体模型和块体模型进行建模、编辑和布尔运算。

三维CAD功能

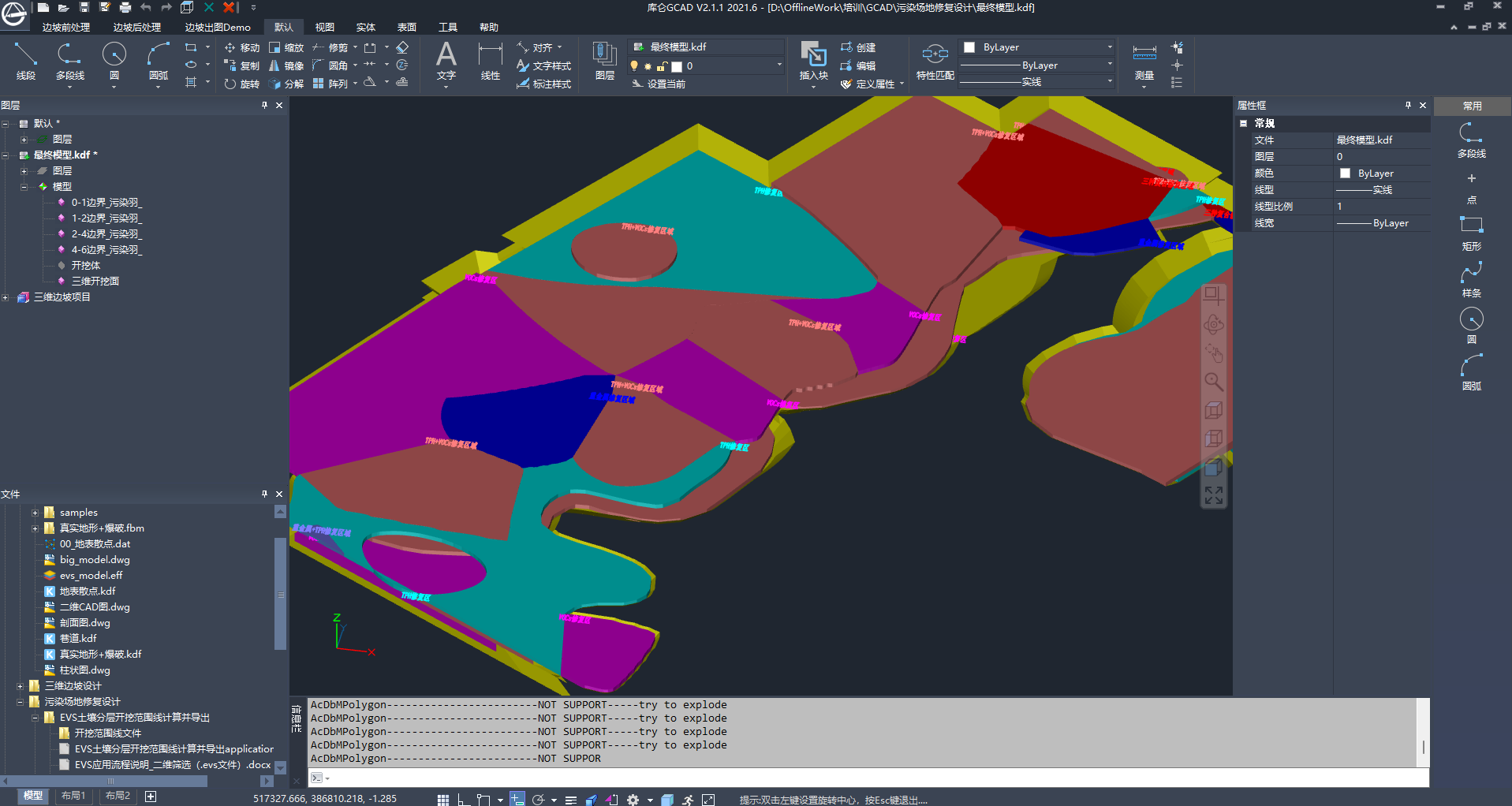

污染场地修复设计：可基于各层污染羽的平面边界生成三维污染羽，并设计污染羽三维开挖面和计算各层污染羽、净土和总开挖体积；可基于三维模型生成二维施工图。

污染场地修复设计功能
