场地污染羽体积、厚度和投影面积计算

发布时间:2022-01-13

场地污染修复是EVS的一个重要应用场景,其中特定污染羽的体积、厚度和投影面积和投影范围线是经常需要计算的指标。EVS中通过各种功能模块的组合,可以方便的实现这些指标的计算和保存。下面通过一个典型案例来说明EVS如何计算某个特定污染羽(污染浓度位于某个阈值范围内的空间分布)的体积、投影面积、厚度及范围线。

1、筛选污染羽。根据污染物样本文件APDV/AIDV在三维空间节点上进行插值,并生成污染空间场。使用”plume”或者”intersection”模块,设置筛选阈值,得到需要的关注的污染羽。本案例中污染物为TOTHC,采用”plume”模块筛选出浓度大于5.0mg/kg的空间范围,筛选出的污染羽及plume模块设置如图1所示:

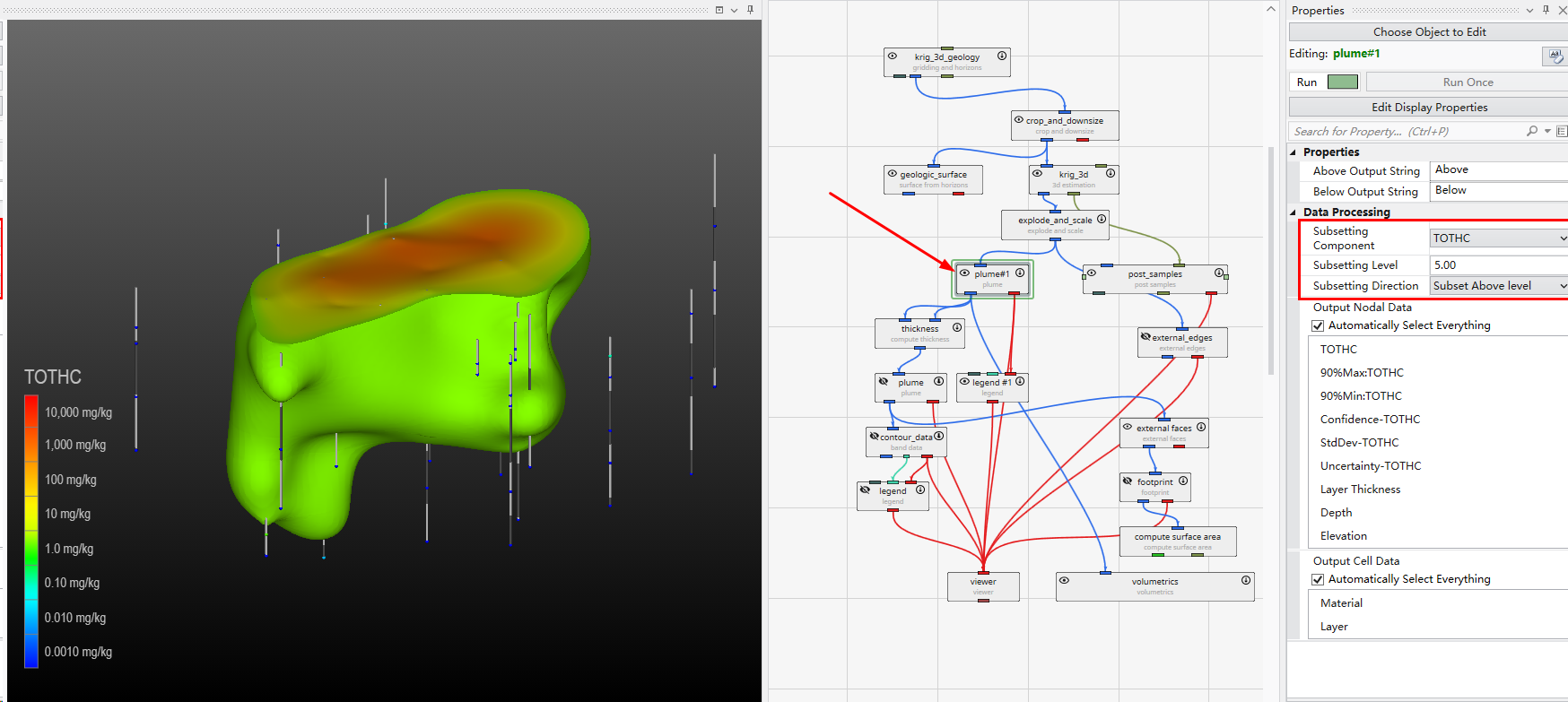

1 待计算的污染羽及筛选参数设置

2、污染羽体积计算。将筛选出的污染场(污染羽)连接至”Volumetrics”模块可以计算出污染羽的空间体积如图2所示:

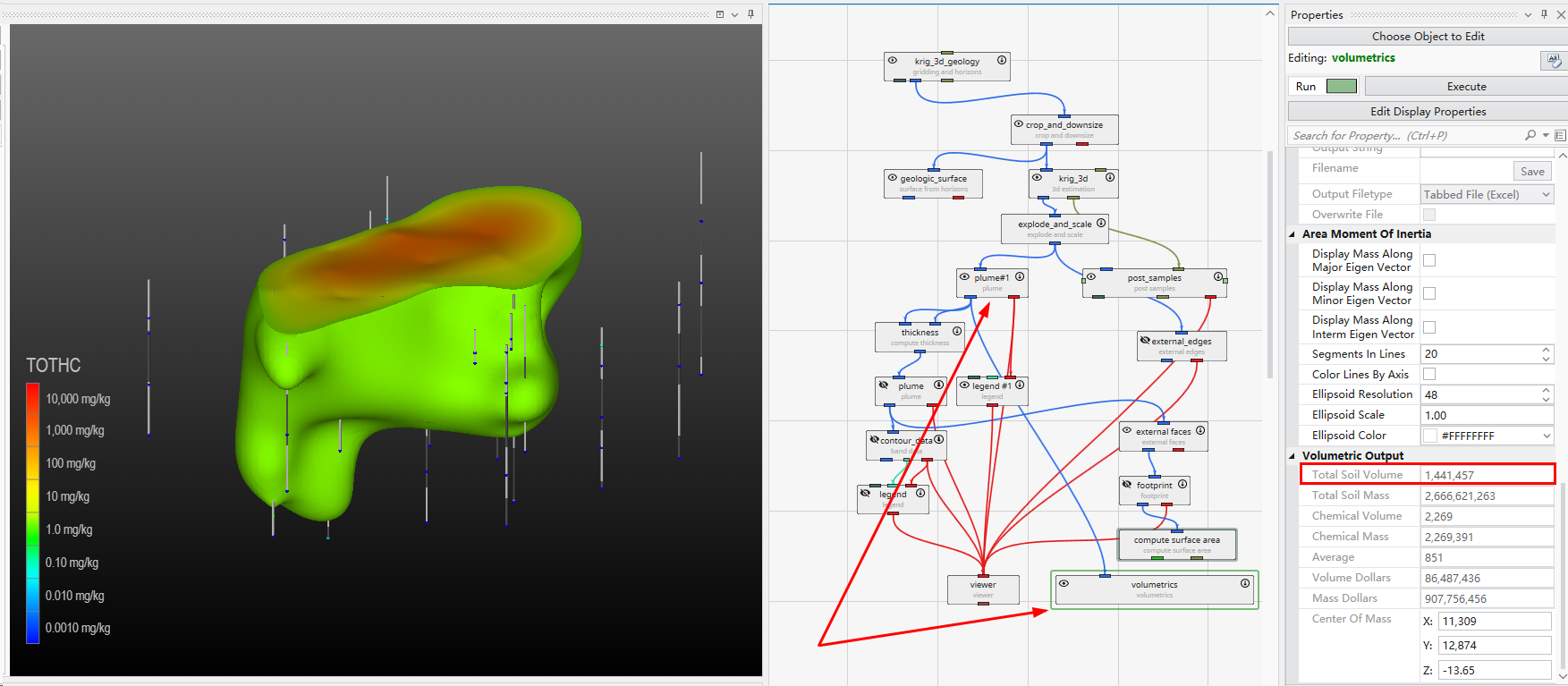

2 计算污染羽的体积

3、污染羽的厚度计算。将污染羽连接至”thickness”模块可计算出污染羽的厚度并利用”plume”模块把厚度值显示在污染羽的表面如图3所示:

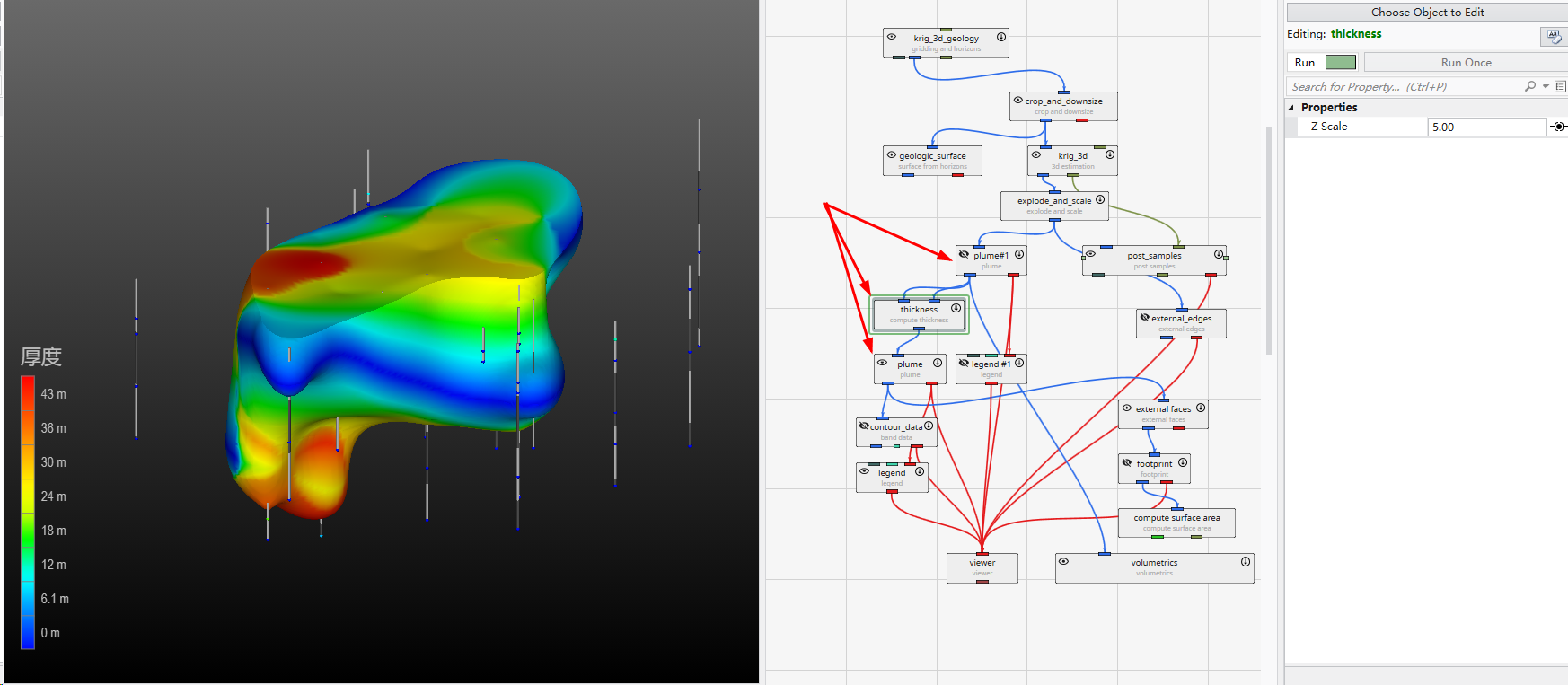

3 计算污染羽的厚度

4、污染羽投影面积计算。EVS计算污染羽的投影面积需要使用footprint模块来实现。由于footprint只接收面单元,因此首先将污染羽进行抽壳操作,然后连接至footprint模块进行平面投影。”footprint”有三个参数需要设置,分别是X resolutionY resolutionZ position分别代表投影平面的xy轴分辨率和平面的Z轴位置分辨率设置的越高则投影出的范围面边缘越平滑(最高为1000*1000),同时消耗的计算时间越多最后将投影面连接至”compute_surface_area”模块进行面积的计算流程图和结果如图4、图5所示。

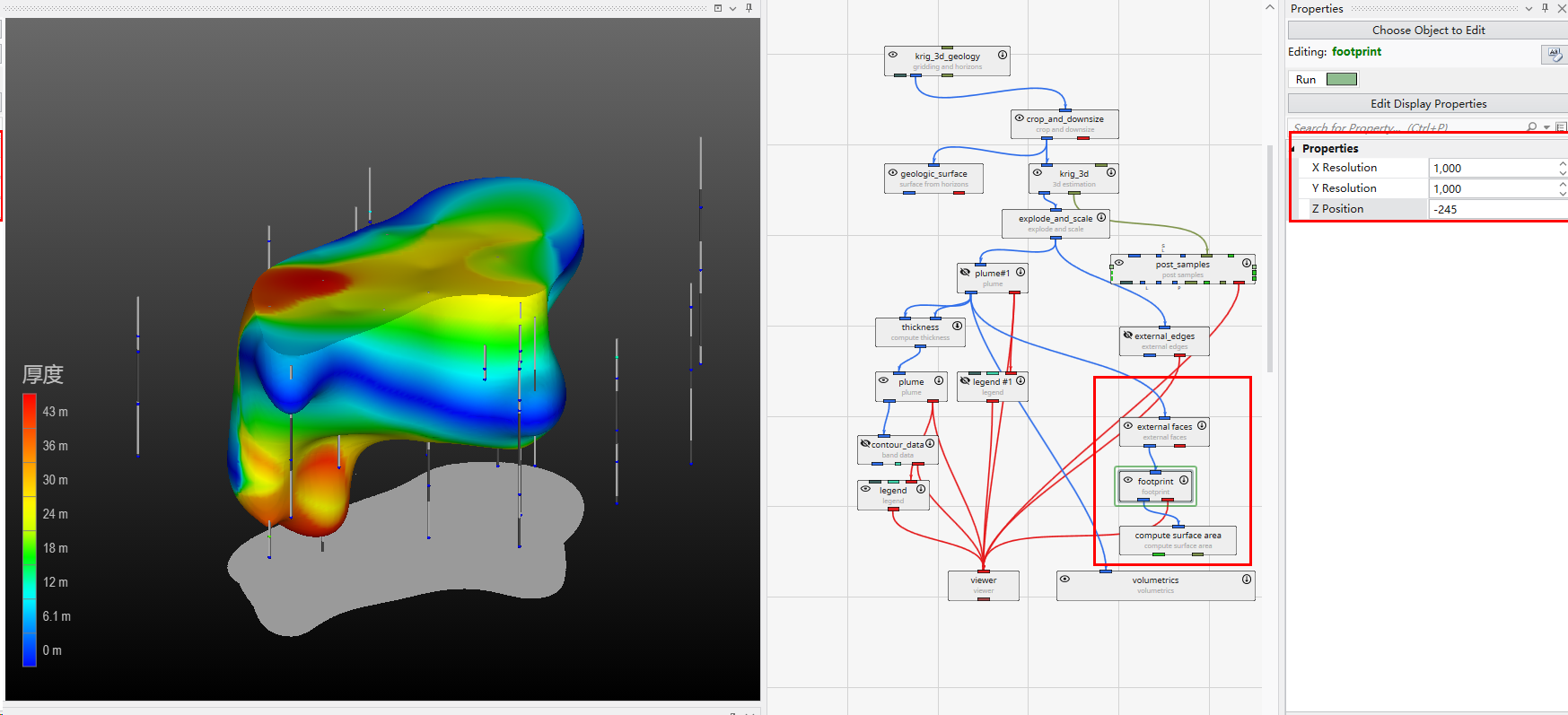

4 污染羽平面投影模块连接图

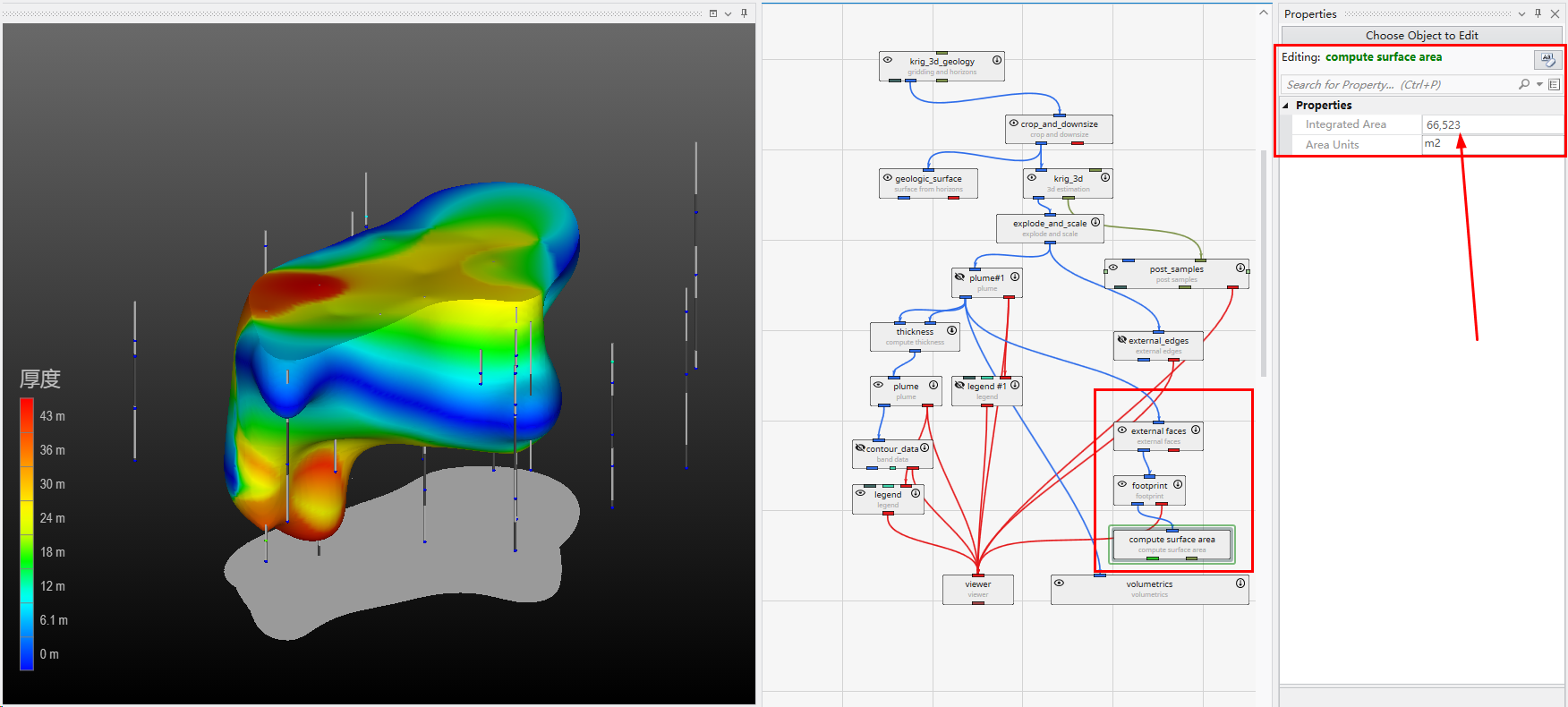

5 投影面积计算结果

5、污染羽平面范围线保存。将footprint”模块生成的投影面连接至”external_edge”模块可以提取出投影面的范围线。再将范围线连接至”write_lines”模块可以将范围线的坐标保存为文本数据,供下游环节使用。

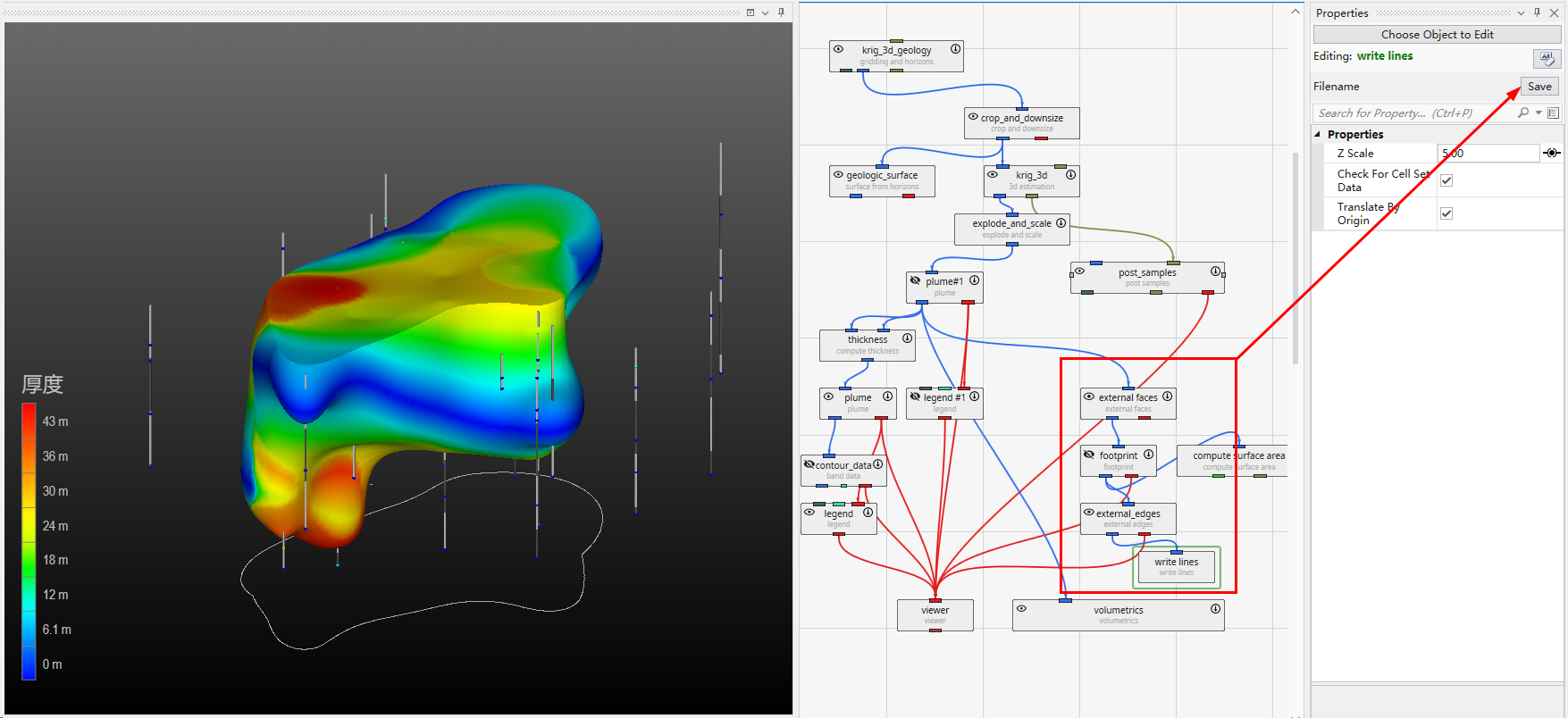

6 提取范围线并保存为文本
