Optum G2塑料排水板+水泥搅拌桩联合处理软土地基案例
发布时间：2021-03-24
项目名称：某软土地区填方路堤地基处理设计
使用软件：Optum G2
项目简介：某道路通过软土地区，路堤坐落于淤泥层上，该区域淤泥层厚度约20m，其下地层分别为淤泥质土和中粗砂，设计采用多种地基处理措施，其中一种为塑料排水板+水泥搅拌桩联合处理方式。塑料排水板伸入下部淤泥质土中，作用是降低填方引起的超静孔隙水压力；水泥搅拌桩直径0.5m，布置于填方路堤下方，起到提高地基承载能力和增强土体综合抗剪强度的作用。采用Optum G2建模方便，排水板采用固定超静孔隙水压力边界条件模拟，水泥搅拌桩可采用线弹性材料或摩尔-库仑材料模拟，既可以分析整个施工过程中的地基变形、超静孔压消散、地基固结，也能实现地基承载能力的评估和地基整体稳定性的计算分析。
软件优势：网格自适应，多个工况实现不同计算需求。

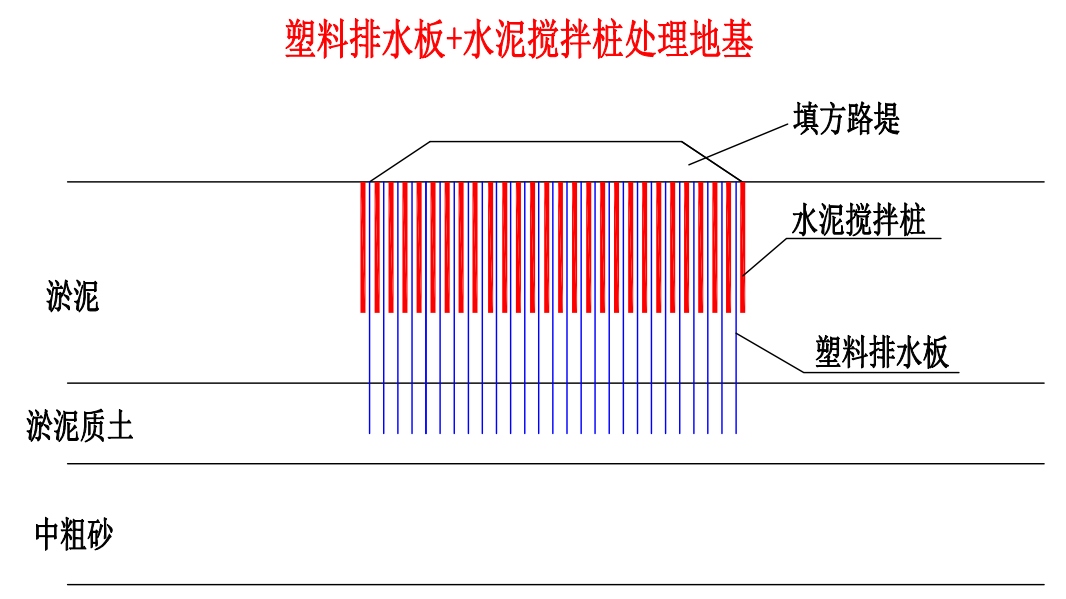

图1：基本计算模型

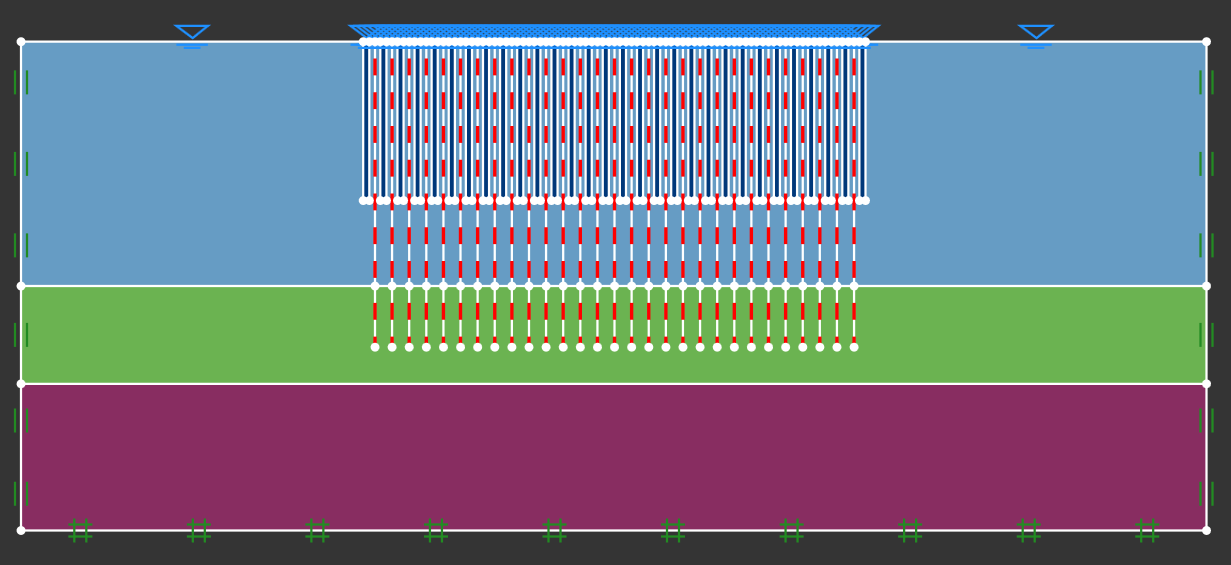

图2：G2中建立模型

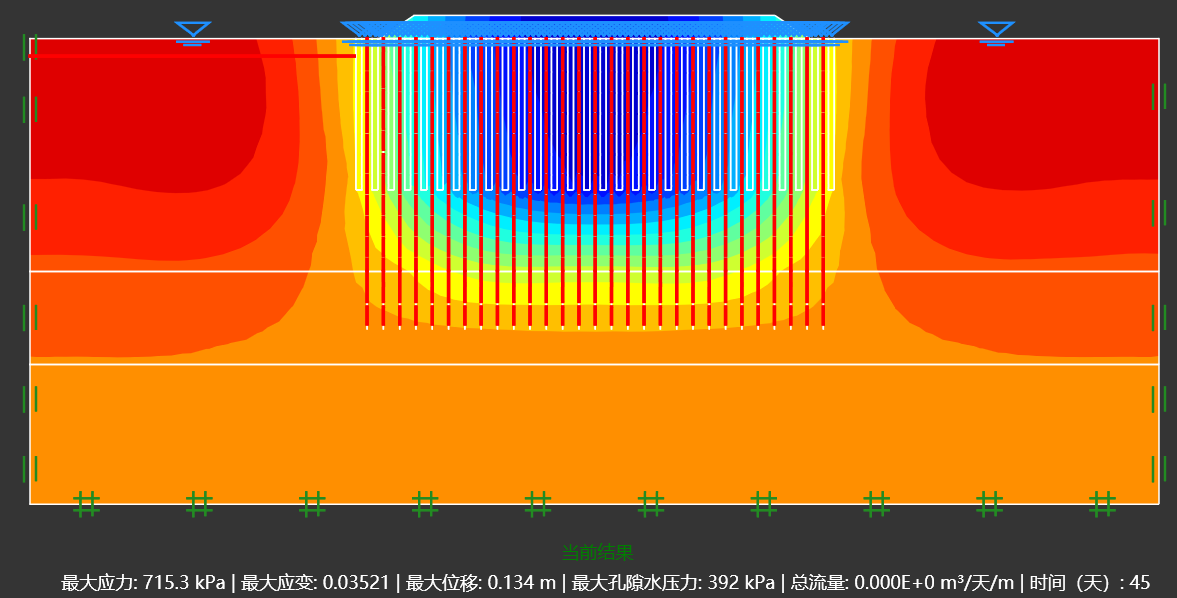

图3：第一次加载后的竖向位移

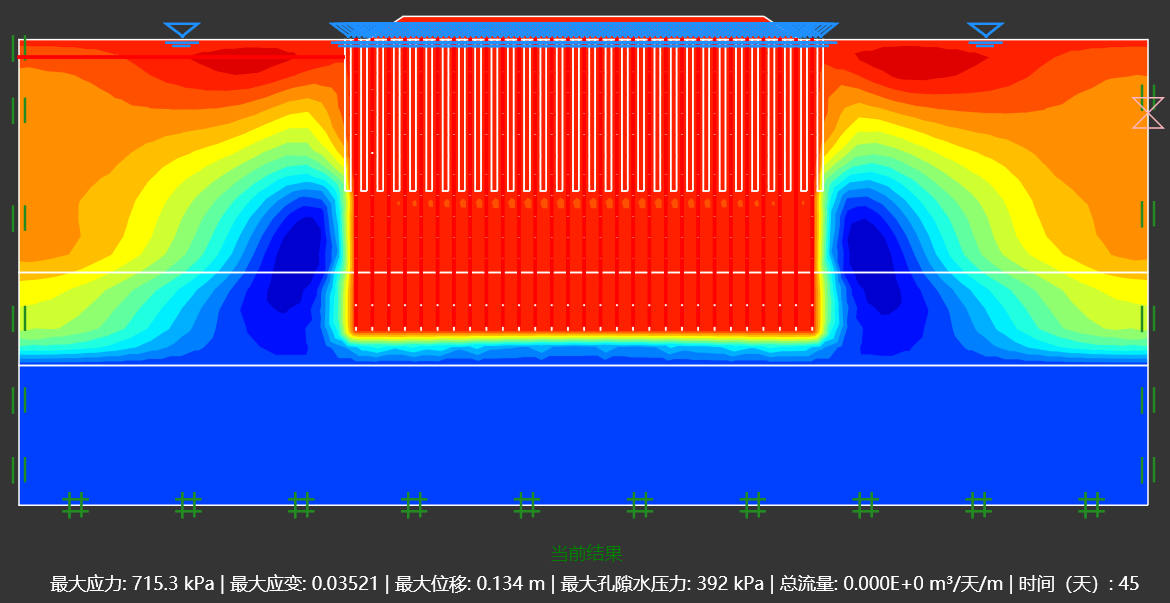

图4：第一次加载后的超静孔隙水压力分布

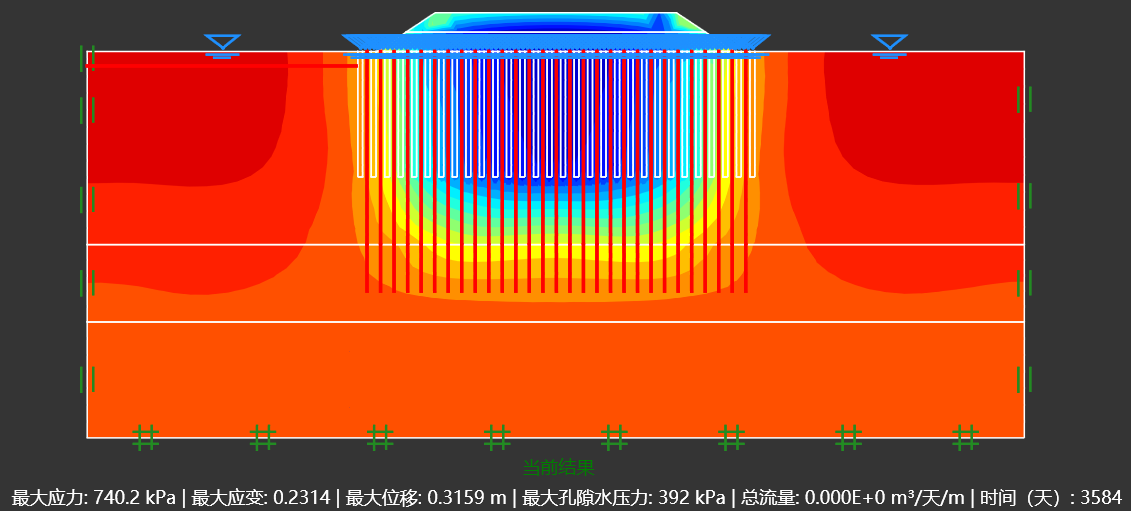

图5：长期的竖向位移

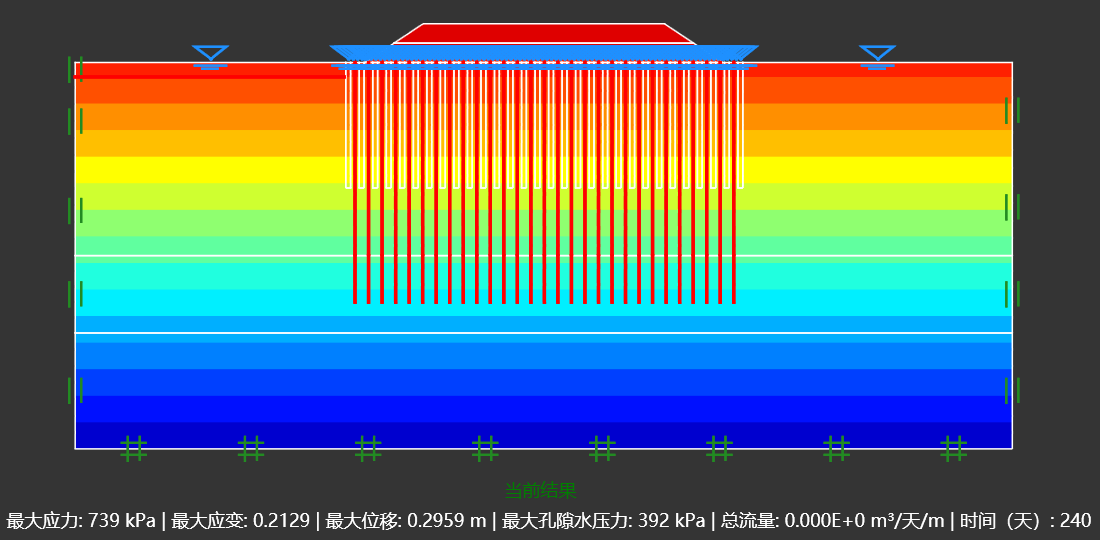

图6：长期的孔隙水压力分布
图7：场地外围地表以下某深度的竖向位移

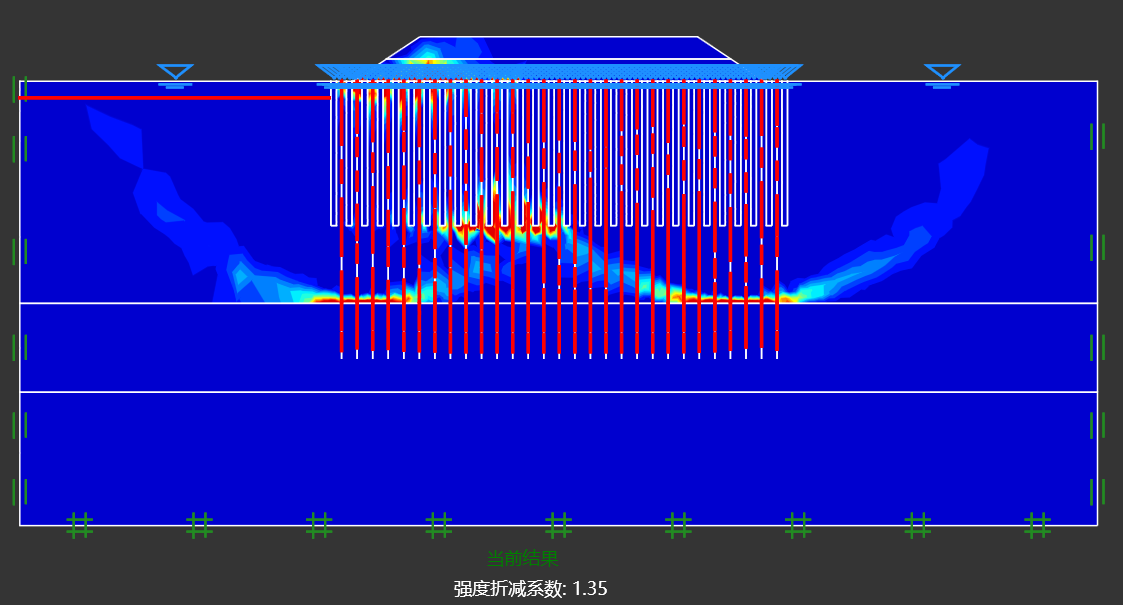

图8：第二次加载后的整体稳定性分析
