新版发布!GEO5 2021版正式发布
发布时间:2021-01-11
GEO5 2021中文版正式发布,本次版本升级不仅包括对既有功能的优化,而且新增了更多实用的新功能,具体如下:
1. 三维地质建模
1)新增「三维地质建模-填挖方」模块,用户可对模型进行填挖方操作,模拟施工阶段,并计算土方量,还可计算考虑土体膨胀系数的土层的挖方量;可计算水池注水量;可截取剖面导入GEO5其他模块进行边坡或基坑计算分析。
2)以XML、XLS和其他格式导出和导入现场原位测试数据,可以将任何数据加载到模板中。
3)已经加入6000多个全球坐标系,坐标可以转换为GPS,并且场地位置可以在Google地图中显示。

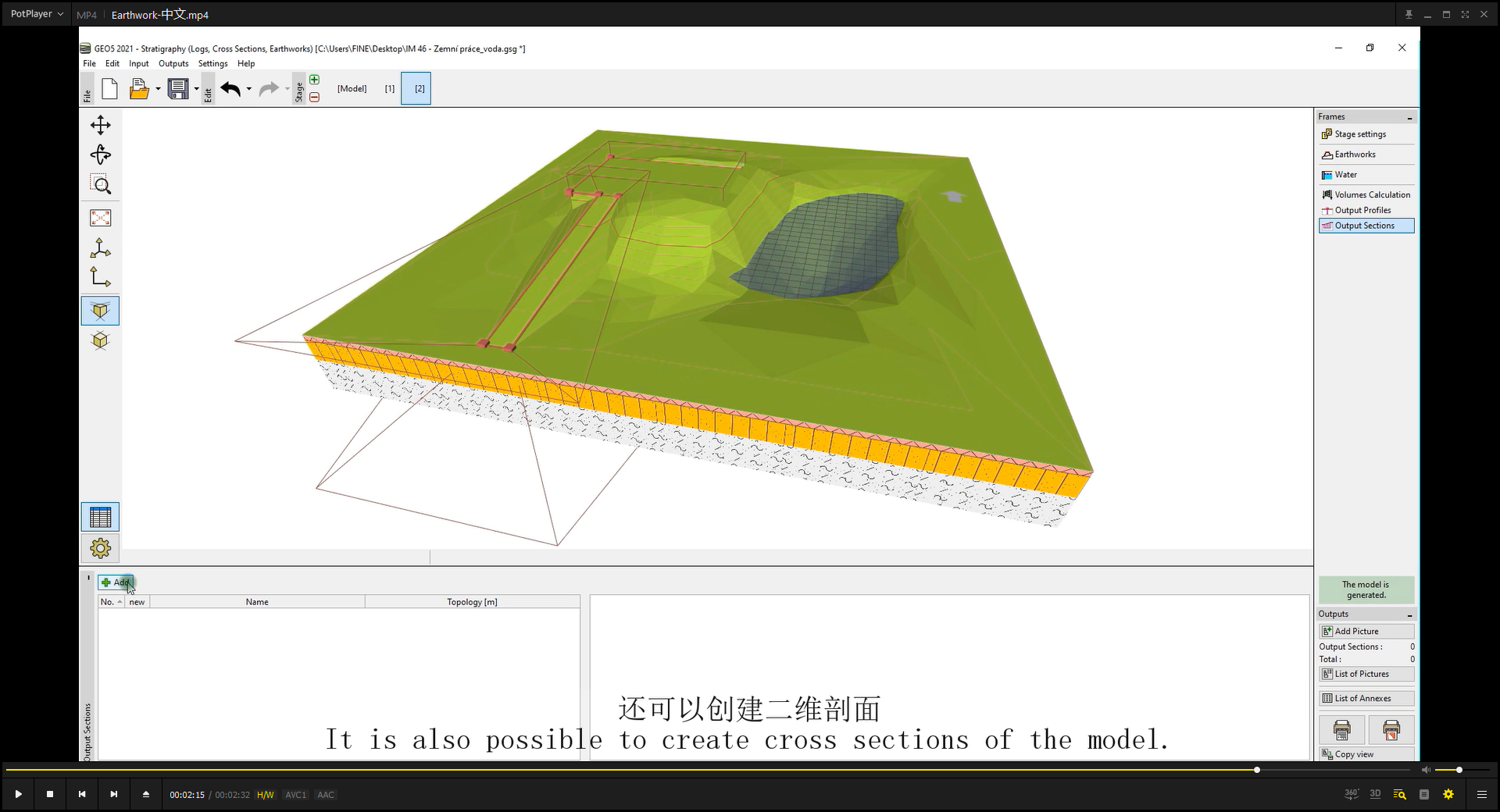

视频:三维地质模型-填挖方模块功能演示

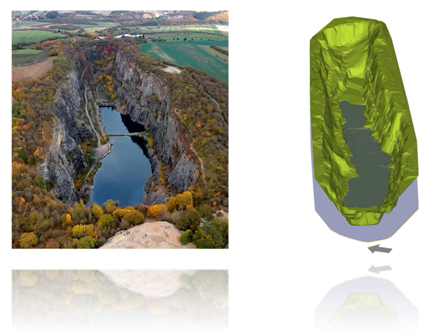

采石场挖方建模并算量

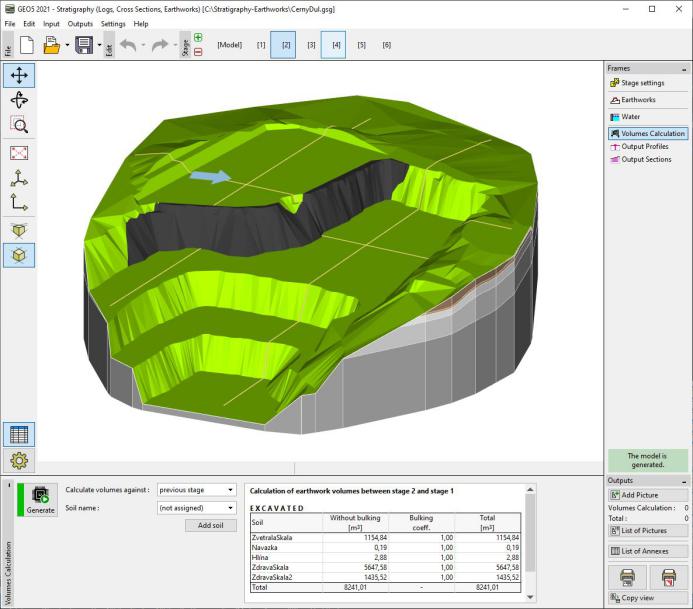

挖方项目示例
从2021版开始,「三维地层建模」将退出产品系列,原购买此模块的客户享受以5折优惠价增购新版「三维地质建模-基本模块」和「三维地质建模-填挖方」。
2. 岩土有限元
新增「岩土有限元-地震分析」,用于对地震作用下的岩土结构进行动力分析。此模块可以使用自定义的加速度图或生成地震加速度时程曲线,可以导出位移、应力、结构内力和其他力学参数的结果并给出最大值,还可以进行模态分析,通过系统的特征频率和模态振型获取建筑结构的阻尼系数。

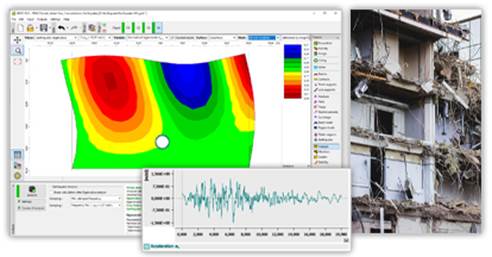

岩土有限元-地震分析
3. 土质边坡稳定分析
「土质边坡稳定分析」中可以输入超出地形范围的静水压力,如模拟水库、水池等。
「抗滑桩设计」中新增中国规范计算模型,优化水平反力系数自定义,增加抗滑桩嵌土段反力验算,支持嵌固段嵌土和嵌岩同时计算;完善双排桩设计功能,支持门型桩、h型桩等结构形式。
4. 深基坑支护结构分析
新增桩间板添加功能,可用于支护结构桩间挡土板的设计和分析;新增连梁结构,支持型钢或混凝土连梁的添加计算。

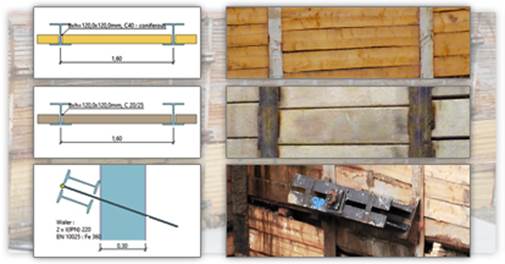

桩间挡土板示例
5. 所有模块
1)新增直接导入DWG文件(CAD文件)的功能,同时提高了所有模块导入/导出DXF文件的功能。
2)新增附件功能,允许用户输入文本、导入和编辑图像、PDF文件,并将这些内容显示在计算书中。

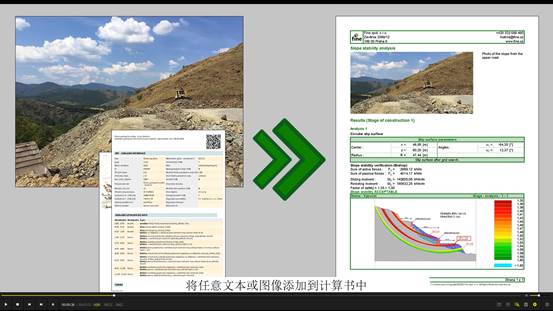

视频:新增“附件”功能演示
6. 新增规范
软件模块 |
新增规范 |
抗滑桩 |
中国规范GB 50330 |
挡土墙 |
根据中国规范考虑第二破裂角、根据美国规范AASHTO LRFD进行地震组合 |
加筋土式挡土墙 |
英国规范BS 8006 |
扩展基础 |
俄罗斯规范 SNIP、新西兰规范NZ B1/VM4 |
深基坑支护结构分析 |
美国Nucor Skyline截面 |
GEO5 2021版开放免费试用(所有新老用户)和免费升级更新(年费版用户),点击此处抢鲜体验!
GEO5 企业版用户升级请致电:025-52375135! (2020版新购用户免费升级)
