GEO5Plot施工图软件简介 —— 以悬臂式挡土墙为例
发布时间：2018-12-24
GEO5Plot是南京库仑软件技术有限公司自主研发的岩土工程施工图软件，是对GEO5岩土设计软件的拓展与补充，可绘制悬臂式挡土墙、重力式挡土墙、扶壁式挡土墙、抗滑桩、基坑支护结构等岩土工程常见施工图。

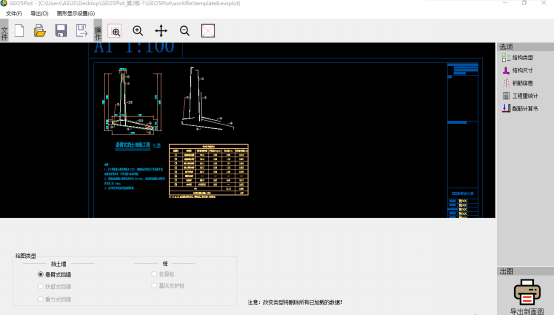

GEO5 Plot 施工图软件界面展示
GEO5Plot延续了GEO5系列产品的一贯特质：界面简洁、操作方便、支持规范、功能完备。目前版本中的悬臂式挡土墙施工图根据国标图集17J008绘制，将于本周正式发布。可根据用户输入的截面尺寸和配筋信息绘制相应的剖面详图、钢筋放样图，并进行工程量统计、生成截面强度验算计算书。软件简要操作步骤如下：

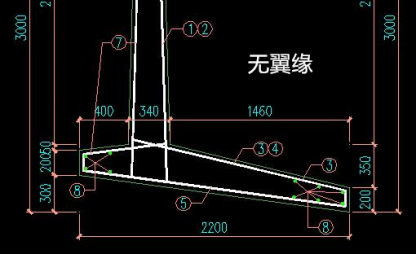

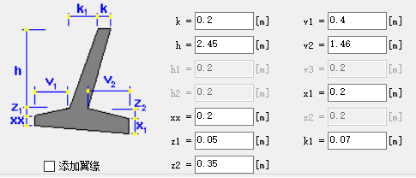

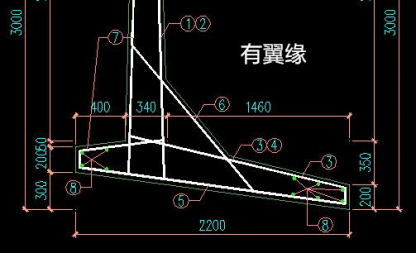

1. 输入墙身截面尺寸、混凝土强度等级、保护层厚度等参数，其中尺寸输入界面与GEO5悬臂式挡土墙设计模块一致。可分别输入立板和底板的保护层厚度，以满足规范要求。可选择是否添加立板根部翼缘，以满足截面构造要求。

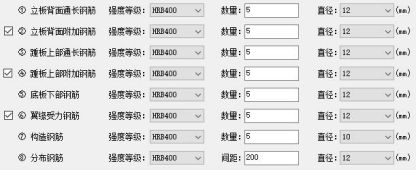

2. 输入配筋信息。可在不同部位使用不同强度等级的钢筋，可选择是否使用附加钢筋，与图集保持一致。
3. 进行工程量统计。

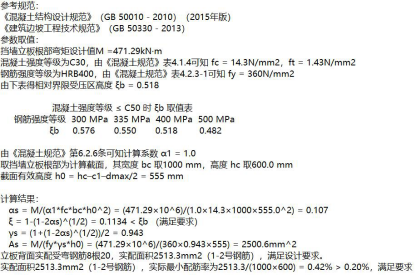

4. 根据GEO5计算结果输入弯矩设计值，进行截面强度验算，并生成计算书。

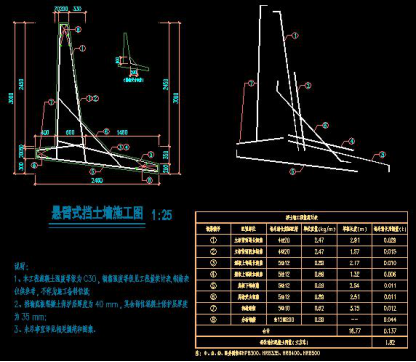

5. 最终施工图效果如下图所示，其中图层颜色、文字大小可进行自定义。
